電力設備試驗檢測按照電氣設備生命周期不同階段可分為出廠試驗,現場交接試驗,預防性試驗,大修后試驗等。參照國標與電力行業標準,要求每間隔一段周期需要對線路上相關電氣設備進行預防性試驗,以提前發現線路上老化失效的電氣設備。參照電力相關預防性試驗指導標準每間隔一段周期需對10kV、35kV、110kV、220kV及以上電氣設備進行預防性試驗。 常規預防性試驗項目按分類可分為電力設備絕緣測試,耐壓測試,性能測試。根據不同試驗項目配置相應的電力試驗設備。

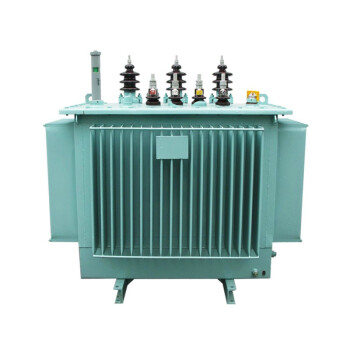

電力變壓器試驗
電力變壓器及電抗器試驗項目包括絕保護回路調試檢查,絕緣電阻,吸收比,極化指數測量,變壓器直流電阻測試,變壓器容量,空載電流及負載損耗測量,變壓器套管及絕緣油與繞組介質損耗因數測量,變壓器油色譜分析,變壓器泄露電流與交流耐壓試驗,變壓器分接開關特性測試,變壓器繞組變形測試,變壓器變壓器比和組別測試等...
試驗周期間隔及要求
周期 | 要求 | 說明 | |||||||||
1->220kV及以上的所有變壓器、容量120MVA及以上的發電廠主變壓器和330kV及以上的電抗器在投運后的4、10、30天(500kV設備還應增加1次在投運后1天) 2.運行中:a)330kV及以上變壓器和電抗器為3個月; b)220kV變壓器為6個月; c)120MVA及以上的發電廠主變壓器為6個月; d)其余8MVA及以上的變壓器為1年; e)8MVA以下的油浸式變壓器自行規定 3.大修后 4.必要時 | 1->運行設備的油中H2與烴類氣體含量(體積分?jǐn)?shù))超過下列任何一項值時應引起注意:總烴含量大于150×10-6,H2含量大于150×10-6,C2H2含量大于5×10-6(500kV變壓器為1×10-6)。 2->烴類氣體總和的產氣速率大于0.25ml/h(開放式)和0.5ml/h(密封式),或相對產氣速率大于10%/月則認為設備有異常 3->對330kV及以上的電抗器,當出現痕量(小于5×10-6)乙炔時也應引起注意;如氣體分析雖已出現異常,但判斷不至于危及繞組和鐵芯安全時,可在超過注意值較大的情況下運行 | 1)總烴包括:CH4、C2H6、C2H4和C2H2四種氣體 2)溶解氣體組分含量有增長趨勢時,可結合產氣速率判斷,必要時縮短周期進行追蹤分析 3)總烴含量低的設備不宜采用相對產氣速率進行判斷 4)新投運的變壓器應有投運前的測試數據 5)測試周期中1)項的規定適用于大修后的變壓器 |
周期 | 要求 | 說明 | |||||||||
1)1~3年或自行規定 2)無勵磁調壓變壓器變換分接位置后 3)有載調壓變壓器的分接開關檢修后(在所有分接側) 4)大修后 5)必要時 | 1)1.6MVA以上變壓器,各相繞組電阻相互間的差別不應大于三相平均值的2%,無中性點引出的繞組,線間差別不應大于三相平均值的1% 2)1.6MVA及以下的變壓器,相間差別一般不大于三相平均值的4%,線間差別一般不大于三相平均值的2% 3)與以前相同部位測得值比較,其變化不應大于2% 4)電抗器參照?qǐng)?zhí)行 | 1)如電阻相間差在出廠時超過規定,制造廠已說明了這種偏差的原因,按要求中3)項執行 2)不同溫度下的電阻值按下式換算 式中R1、R2分別為在溫度t1、t2時的電阻值;T為計算用常數,銅導線取235,鋁導線取225 &3)無勵磁調壓變壓器應在使用的分接鎖定后測量 |
周期 | 要求 | 說明 | |||||||||
1)1~3年或自行規定 2)大修后 3)必要時 | 1)絕緣電阻換算至同一溫度下,與前一次測試結果相比應無明顯變化 2)吸收比(10~30℃范圍)不低于1.3或極化指數不低于1.5 | 1)采用2500V或5000V兆歐表 2)測量前被試?yán)@組應充分放電 3)測量溫度以頂層油溫為準,盡量使每次測量溫度相近 4)盡量在油溫低于50℃時測量,不同溫度下的絕緣電阻值一般可按下式換算 式中R1、R2分別為溫度t1、t2時的絕緣電阻值 5)吸收比和極化指數不進行溫度換算 |
周期 | 要求 | 說明 | |||||||||
1)1~3年或自行規定 2)大修后 3)必要時 | 1)20℃時tgδ不大于下列數值: 330~500kV 0.6% 66~220kV 0.8% 35kV及以下 1.5% 2)tgδ值與歷年的數值比較不應有顯著變化(一般不大于30%) 3)試驗電壓如下: a.繞組電壓10kV及以上 -> 10KV b.繞組電壓10kV及以下 -> Un 4)用M型試驗器時試驗電壓自行規定 | 1)非被試?yán)@組應接地或屏蔽 2) 同一變壓器各繞組tgδ的要求值相同 3)測量溫度以頂層油溫為準,盡量使每次測量的溫度相近 4)盡量在油溫低于50℃時測量,不同溫度下的tgδ值一般可按下式換算 式中tgδ1、tgδ2分別為溫度t1、t2時的tgδ值 |
周期 | 要求 | 說明 | |||||||||
1) 1~5年(10kV及以下) 2)大修后(66kV及以下) 3)更換繞組后 4)必要時 | 1)油浸變壓器(電抗器)試驗電壓值按表6(定期試驗按部分更換繞組電壓值) 2)干式變壓器全部更換繞組時,按出廠試驗電壓值;部分更換繞組和定期試驗時,按出廠試驗電壓值的0.85倍 | 1)可采用倍頻感應或操作波感應法 2)66kV及以下全絕緣變壓器,現場條件不具備時,可只進行外施工頻耐壓試驗 3)電抗器進行外施工頻耐壓試驗 |
周期 | 要求 | 說明 | |||||||||
1)分接開關引線拆裝后 2)更換繞組后 3)必要時 | 1)各相應接頭的電壓比與銘牌值相比,不應有顯著差別,且符合規律 2)電壓35kV以下,電壓比小于3的變壓器電壓比允許偏差為±1%;其它所有變壓器:額定分接電壓比允許偏差為±0.5%,其它分接的電壓比應在變壓器阻抗電壓值(%)的1/10以內,但不得超過±1% | 1)總烴包括:CH4、C2H6、C2H4和C2H2四種氣體 2)溶解氣體組分含量有增長趨勢時,可結合產氣速率判斷,必要時縮短周期進行追蹤分析 3)總烴含量低的設備不宜采用相對產氣速率進行判斷 4)新投運的變壓器應有投運前的測試數據 5)測試周期中1)項的規定適用于大修后的變壓器 |
周期 | 要求 | 說明 | |||||||||
1)更換繞組后 2)必要時 | 與前次試驗值相比,無明顯變化 | 試驗電源可用三相或單相;試驗電壓可用額定電壓或較低電壓值(如制造廠提供了較低電壓下的值,可在相同電壓下進行比較) |
周期 | 要求 | 說明 | |||||||||
1)大修后(220kV及以上) 2)更換繞組后(220kV及以上、120MVA及以上) 3)必要時 | 1)在線端電壓為時,放電量一般不大于500pC;在線端電壓為時,放電量一般不大于300pC 2)干式變壓器按GB6450規定執行 | 1)試驗方法符合GB1094.3的規定 2)周期中"大修后"系指消缺性大修后,一般性大修后的試驗可自行規定 3)電抗器可進行運行電壓下局部放電監測 |
周期 | 要求 | 說明 | |||||||||
1)1年或按制造廠要求 2)大修后 3)必要時 | 過渡電阻與出廠值相符 相關特性符合要求 | 有條件時進行 |
周期 | 要求 | 說明 | |||||||||
1)1~3年(二次回路) 2)大修后 3)必要時 | 整定值符合運行規程要求,動作正確 絕緣電阻一般不低于1MΩ |
