說明
為正確的通過預防性試驗數據分析判斷高壓斷路器狀態，通過簡便、安全、有效的測試方法為斷路器的狀態檢修提供依據。通過對開關的絕緣電阻試驗、40.5kV及以上非純套管和多油斷路器的tgδ滅弧室并聯電容器的電容量和tgδ檢測試驗、126kV及以上油斷路器提升桿的交流耐壓試驗、斷路器對地、斷口及相間交流耐壓試驗、開關導電回路電阻試驗、開關的時間參數試驗、開關速度特性試驗、開關閘線圈的直流電阻試驗、40.5kV及以上少油斷路器的泄漏電流檢測、真空開關真空滅弧室真空度的測量，以便于對斷路器的絕緣特性、機械特性和觸頭的磨損情況做出判斷。
開關（斷路器）試驗設備
項目、周期及要求
表一：高壓斷路器及開關絕緣電阻試驗

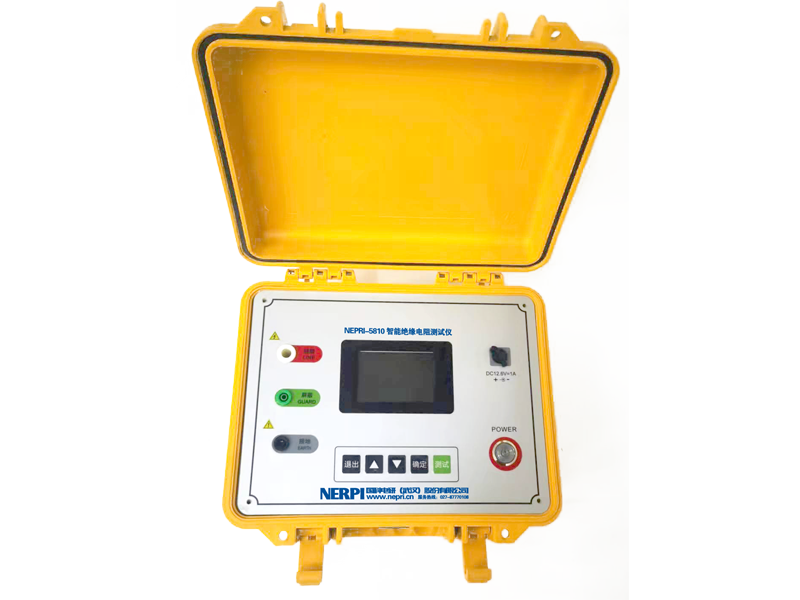

試驗設備：NEPRI-5805高壓絕緣電阻測試儀| 周期 | 要求 | 說明 | ||||||
| 1) 1～3年 2) 大修后 | 1) 整體絕緣電阻自行規定 2) 斷口和有機物制成的提升桿的絕緣電阻不應低于下表數值:MΩ | 使用2500V兆歐表 | ||||||
| 試驗類別 | 額定電壓kV | |||||||
| <24 | 24～40.5 | 72.5～252 | 363 | |||||
| 1000 | 2500 | 5000 | 10000 | |||||
| 1000 | 2500 | 5000 | 10000 | |||||
表二：高壓斷路器及開關40.5kV及以上非純套管和多油斷路器的tgδ滅弧室并聯電容器的電容量和tgδ

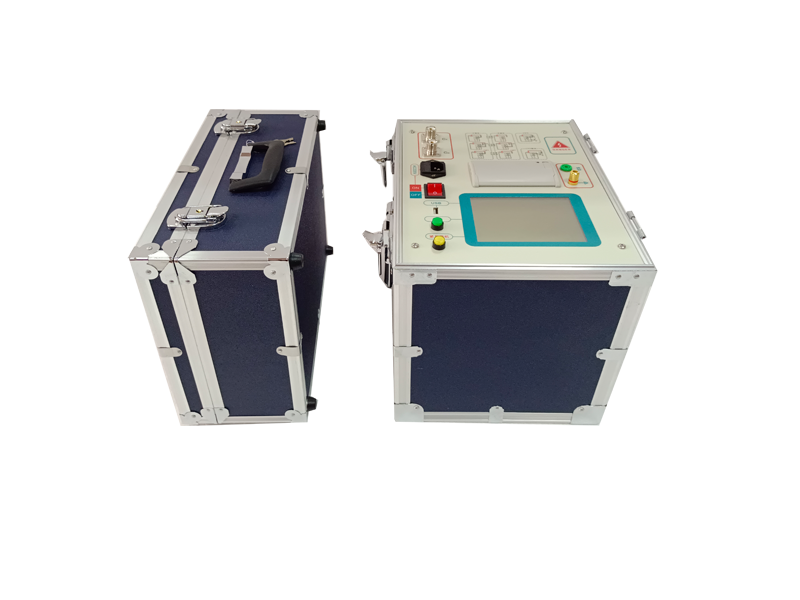

試驗設備：抗干擾介損測試儀| 周期 | 要求 | 說明 | |||||
| 1) 1～3年 2) 大修后 | 1)20℃時多油斷路器的非純瓷套管tgδ（%）值檢套管章節； 2)20℃時非純瓷套管斷路器的tgδ（%）值，可比套管章節中相應的tgδ（%）值增加下列數值： | 1)在分閘狀態下按每支套管進行測量。測量的tgδ超過規定值或有顯著增大時，必須落下油箱進行分解試驗。對不能落下油箱的斷路器，租應將油放出，使套管下部及滅弧室露出油面，然后進行分壓試驗 2)斷路器大修而套管不大修時，應按套管運行中規定的相應數值增加 3)帶并聯電阻斷路器的整體tgδ（%）可相應增加1 | |||||
| 額定電壓（kV） | ≥126 | <126 | 40.5 (DW1-35DW1-35D) | ||||
| tgδ（%）值的增加數 | 1 | 2 | 3 | ||||
表三：高壓斷路器及開關126kV及以上油斷路器提升桿的交流耐壓試驗

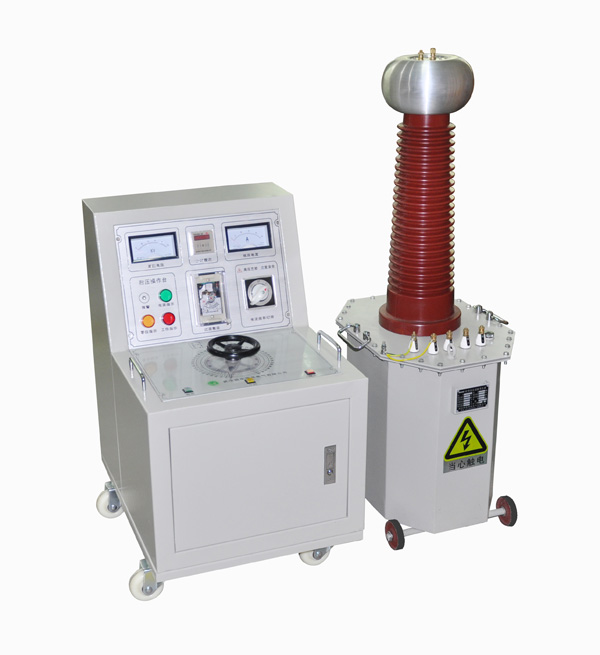

試驗設備：油浸式試驗變壓器| 周期 | 要求 | 說明 | |||||||
| 1) 大修后 2) 必要時 | 試驗電壓按DL/T593規定值的80% | 1)耐壓設備不能滿足要求時刻分段進行，分段數不應超過6段（252kV），或三段（126kV），加壓時間為5min 2)每段試驗電壓可取整段試驗電壓值除以分段數所得值的1.2倍或自行規定 | |||||||
表四：斷路器對地、斷口及相間交流耐壓試驗
試驗設備：油浸式試驗變壓器| 周期 | 要求 | 說明 | |||||||||
| 1) 1～3年（12kV及以下） 2) 大修后 3) 必要時（72.5kV及以上） | 斷路器在分、合閘狀態下分別進行，試驗變壓器值如下： 12～40.5kV斷路器對地及相間按DL/T593規定值;72.5kV及以上者按DL/T593規定值的80% | 對于三相共箱式的油斷路器應作相間耐壓，其試驗電壓值與對地耐壓值相同 | |||||||||
表五：高壓斷路器及開關導電回路電阻試驗

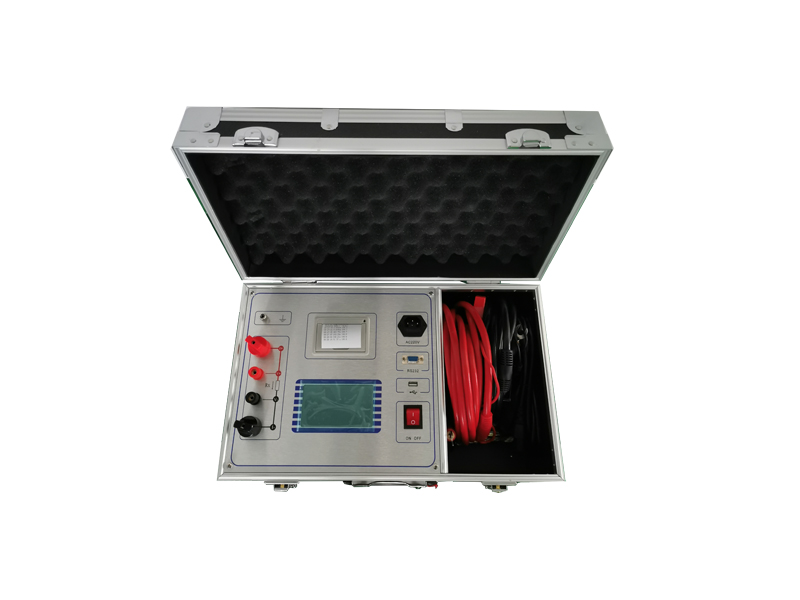

試驗設備：200A回路電阻測試儀| 周期 | 要求 | 說明 | |||||||||
| 1) 1～3年 2) 大修后 | 1）大修后應符合制造廠規定 2）運行中自行規定 | 用直流壓降法測量，電流不小于100A | |||||||||
表六：高壓斷路器及開關的時間參數試驗

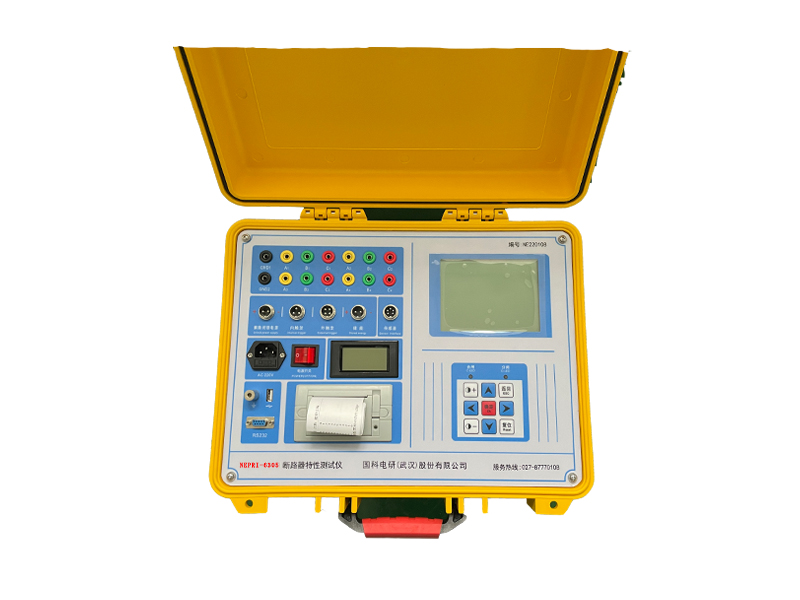

試驗設備：NEPRI-6305高壓開關動特性測試儀| 周期 | 要求 | |
| 1) 大修后 2) 機構大修后 | 除制造廠另有規定外，斷路器的分、合閘同期性應滿足下列要求： 相間合閘不同期不大于5ms； 相間分閘不同期不大于3ms； 同相各斷口間合閘不同期不大于3ms； 同相各斷口間分閘不同期不大于2ms ； | |
表七：高壓斷路器及開關速度特性試驗
試驗設備：NEPRI-6305高壓開關動特性測試儀| 周期 | 要求 | 說明 | |||||||||
| 大修后 | 應符合制造廠規定 | 在額定操作電壓（氣壓、液壓）下進行 | |||||||||
表八：高壓斷路器及開關閘線圈的直流電阻試驗

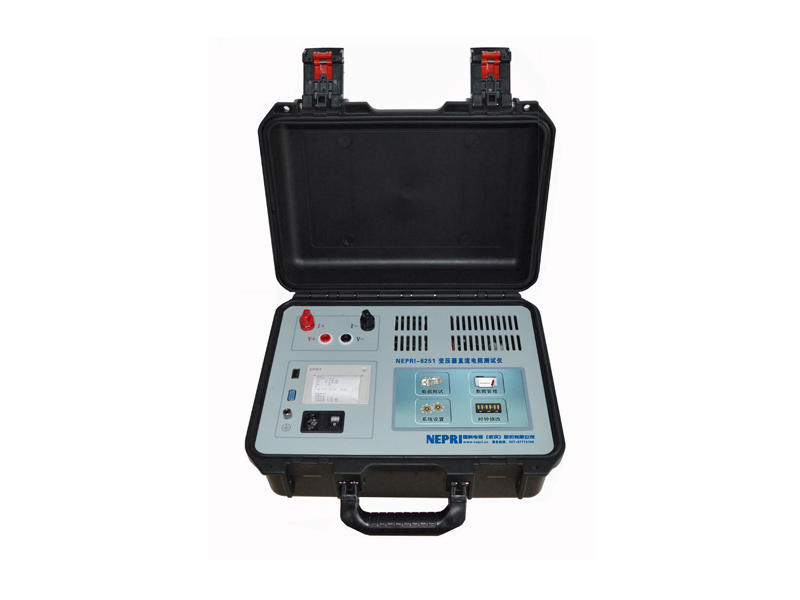

試驗設備：直流電阻測試儀| 周期 | 要求 | |
| 大修后 | 直流電阻應符合制造廠規定 | |
表九：40.5kV及以上少油斷路器的泄漏電流

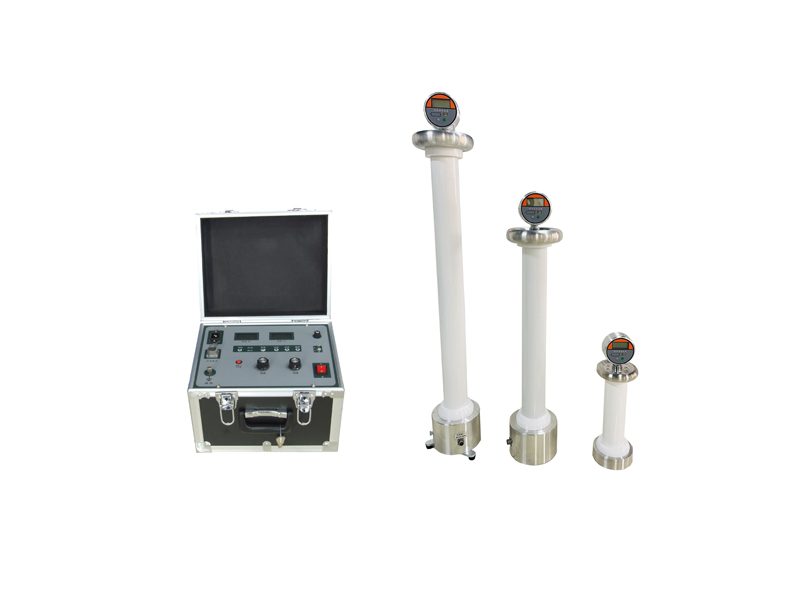

試驗設備：直流高壓發生器(分體式)| 周期 | 要求 | 說明 | |||||
| 1)1～3年 2)大修后 | 1)每一元件的試驗電壓如下： | 252kV及以上少油斷路器提升桿（包括支持瓷套）的泄漏電流大于5μA時，應引起注意 | |||||
| 額定電壓kV | 40.5 | 72.5～252 | ≥363 | ||||
| 直流試驗電壓kV | 20 | 40 | 60 | ||||
| 2)泄漏電流一般不大于10μA | |||||||
表十：高壓真空開關真空滅弧室真空度的測量

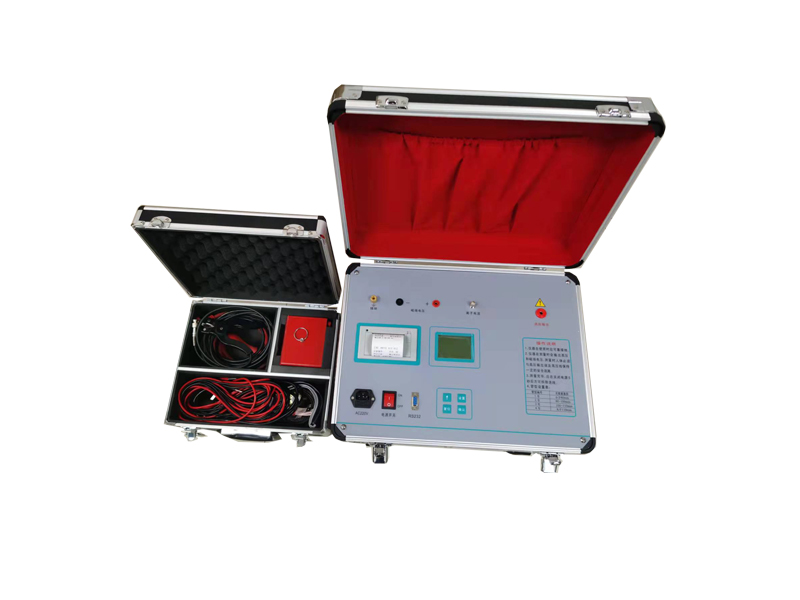

試驗設備：真空開關真空度測試儀| 周期 | 要求 | 說明 | |||||||||
| 大、小修時 | 自行規定 | 有條件時進行 | |||||||||
