性能特點

性  能

● 時   間: 12個斷口的固有分、合閘時間，同相同期、相間同期。

● 重 合閘: 每斷口合－分，分－合,分-合-分；金短時間（合分時間）、無電流間隔時間值。一分，一合，二分時間等。

● 彈   跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。

● 速   度: 剛分、剛合速度，**速度，時間－行程特性曲線。

● 行   程: 總行程，開距，超程，過沖行程，反彈幅值。

● 電   流: 分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。

● 動作電壓: 機內提供DC0～270V／30A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。

特  點

◆ 儀器采用工控機架構，適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。

◆ 傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器，安裝極為方便，簡捷。三相速度、行程、開距、超程等參數顯示。

◆ 30A大功率直流輸出，LED數字表頭顯示直流電壓，操作方便清晰。

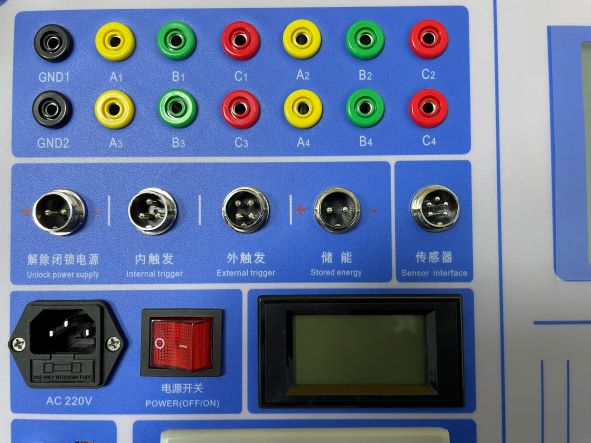

◆ 觸發方式：內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。

◆ 儲能電源輸出：儀器可提供**啟動電流25A的可調儲能電源，一次性接好線后無須倒線就可以自動控制電機儲能。

◆ 閉鎖解除電源：直接代替現場直流電源，解除開關閉鎖，方便完成開關試驗。

◆ 主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，同一界面顯示所有數據及波形圖譜。

◆ 主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB口用于數據轉移和程序升級。RS232口，用于聯機操作（選配）。

◆儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。

◆ 斷路器，隔離開關等開關設備磨合壽命測試功能，一機多用。

術語定義

● 分(合)閘時間  : 分(合)閘線圈上電作為計時起點，到動、靜觸頭剛分(合)的時間。

● 同相同期: 同相之中，分(合)閘時間**與*小之差。

● 相間同期: 三相之中，分(合)閘時間**與*小之差。

● 平均速度: 分(合)閘過程中，動觸頭總行程的前、后各去掉10%，取中間80%，動觸頭運動的行程與時間之比。

● **速度: 分(合)閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單元，直至動觸頭運動停止，得到若干個速度單元值，其中**的單元速度值即為分(合)閘**速度。

● 剛分(合)速度: 根據被測開關的制造廠不同，開關型號不同，各制造廠定義了不同的剛分(合)速度

○ 合前分后10ms：         IEC標準、部分油開關和部分SF6開關；

○ 合分前后各5ms：        部分油開關；

○ LW8-35型：             LW8-35型SF6開關；

○ 10%到斷口：            西安開關廠生產的部分SF6開關；

○ ABB-HPL245B1：         ABB公司的220kV SF6開關；

○ LW6型：                LW6型SF6開關；

○ 同平均速度：           沈陽開關廠生產的部分SF6開關；

○ LW33-126               LW33-126 型SF6開關；

○ 合前分后10mm：         部分35kV真空開關；

○ 合前分后6mm：          部分10kV真空開關。

如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，儀器自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）。
