產品中心      NEPRI 為我司第九類科學儀器注冊商標,請不要冒用我司注冊商標或型號,否則追究法律責任!

工頻耐壓試驗裝置

產品用途

  • 工頻耐壓試驗裝置是由試驗變壓器控制臺(箱)和試驗變壓器組成,其中試驗變壓器分為NEPRI-YDJ系列油浸式試驗變壓器,NEPRI-YDQ系列SF6充氣式試驗變壓器,NEPRI-GTB系列干式試驗變壓器

  • 工頻耐壓試驗裝置主要是對變壓器,開關柜,避雷器等做高壓耐壓試驗

產品特點

  • 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。

  • 指針和數字顯示,讀數更直觀,準確,抗干擾能力強,性價比高。

儀器特點:

  • 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。

  • 指針和數字顯示,讀數更直觀,準確,抗干擾能力強,性價比高。

  • 高壓電壓、低壓電流、時間3路測量方式。

  • 手動操作方式,提高了產品的安全性、可靠性。

  • 實時顯示高壓電壓、低壓電流,直觀明了。

  • 具有零位指示、電源指示、工作指示、計時指示等功能

  • 完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能

  • 采用新型時間繼電器,計時范圍更廣(1S~99H)

  • 采用新型電流繼電器,更精確、更可靠,確保人身及設備安全。

  • 試驗容量在5kVA以上,采用電磁式過流繼電器。

  • 試驗容量在5kVA以上,采用移動式控制臺。

  • 增加整流裝置,可支持交直流兩用功能。(選配)

  • 配備串級變壓器和雙高壓變壓器,實現不同電壓等級的耐壓試驗。(選配)

  • 還可定做電壓微調功能,用于互感器校驗系統的升壓升流精密調節。(選配)

采用標準

  • DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》

  • DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》

  • DL/T 596-2005《電力設備預防性試驗規程》

  • GB1094.1-GB1094.6-96《外殼防護等級》

  • GB2900《電工名詞術語》

  • GB2900《電工名詞術語》

  • GB/T16927.1~2-1997《高電壓試驗技術》

  • GB4793-1984《電子測量?jī)x器安全要求》

  • GB191《包裝貯運標志》

  • GB/T.311-1997《高壓輸變電設備的絕緣與配合》



根據**電力行業標準而設計的工頻耐壓試驗設備。它是鑒定電力設備絕緣強度的嚴格、有效和直接的方法。它能檢查出那些危險性較大的集中缺陷,對判斷電力設備能否繼續參加運行具有決定性作用,是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗,以考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

可等同或替代以下產品名數顯耐壓裝置、耐壓試驗裝置、高壓試驗裝置、手動控制箱、操作臺、耐壓控制箱、耐壓裝置、過電壓裝置、工頻耐壓試驗、工頻耐壓試驗裝置、數字耐壓試驗裝置、程控絕緣耐壓裝置、試驗變壓器、耐壓機、全自動工頻耐壓控制(箱)臺、工頻耐壓控制臺、全自動工頻耐壓控制箱、工頻耐壓控制箱

  • 輸入電壓:AC 220(380)V 可選

  • 低壓輸出:AC 0-250(430)V

  • 低壓電流:0-5/10/15/50A(可按客戶要求定制)

  • 輸出容量:0-3/5/10/15 kVA(可按客戶要求定制)

  • 高壓電壓:0-50/100/150/200 kV(可按客戶要求定制)

  • 高壓電流:0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)

  • 計時范圍:0-9999S

  • 環境溫度:-20℃至50℃

  • 電壓精度 ≤1.5% ±1個字(F.S)

控制箱(臺) 參數:

型號規格容量 ( kVA )輸 入 電 源輸 出 電 壓重量 ( kg )
相數( V )( A )( V )( A )
NEPRI-XC -2/2002LN2209 .10-250814
NEPRI-XC -3/2003LN22013.60-2501216
NEPRI-XC -5/2005LN22022.70-2502018
NEPRI-TC -10/20010LN22045.50-2504080
NEPRI-TC -15/40015AB38039.50-43034.990
NEPRI-TC -20/40020AB38052.60-43046.5100
NEPRI-TC -25/40025AB38062.50-43058.1120
NEPRI-TC -30/40030AB38078.90-43069.8140
NEPRI-TC -50/40050AB380131.50-430116.63160
NEPRI-TC -100/400100AB3802630-430232.5200
說明: 1 、 如有特殊參數要求,可按用戶的技術參數進行設計制作。

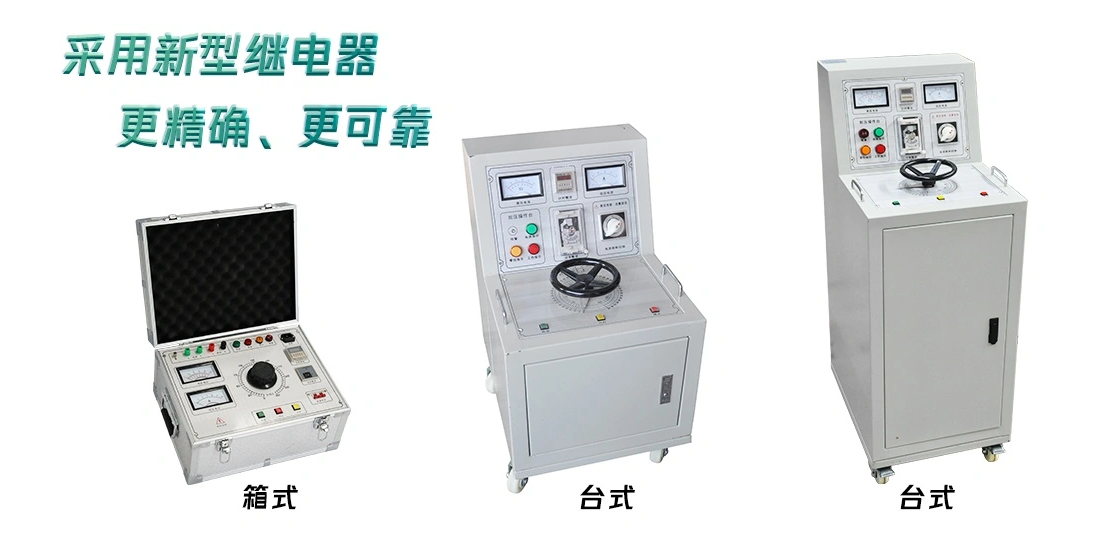

2 、 輸出容量為 5kVA 以下(含 5kVA )時控制部分為箱式,其它都為臺式。

試驗變壓器參數

規格容量低壓側高壓側高壓側(交直流變壓器)測量變比30 分鐘溫升阻抗電壓空載電流重量
電壓電流交流輸出直流輸出
kVAVA電壓 kV電流電壓 kV電流kg
1.5/501.52007.550307021.45001010<419.5
3/5032001550607042.95001010<427
5/50520025501007071.45001010<452
10/5010200505020070142.95001010<480
15/501540037.55030070214.3500108<4120
20/5020400505040070285.7500108<4140
30/5030400755060070428.6500108<4155
50/505040012550100070714.3500108<4184
10/100102005010010014071.410001010<4135
15/1001540037.5100150140107.11000108<4150
20/1002040050100200140142.91000108<4215
30/1003040075100300140214.31000108<4250
50/10050400125100500140357.11000108<4290
10/150102005010066.714047.615001010<4180
15/1501540037.515010021071.41500108<4200
20/1503040050150133.321095.21500108<4220
30/1503040075150200210142.91500108<4280
50/15050400125150333.3210238.11500108<4340
說明: 1 、如有特殊參數要求,可按用戶的技術參數進行設計制作。
2 、上表的重量以油浸式試驗變壓器為例,干式試驗變壓器和充氣式試驗變壓器稍有不同。
