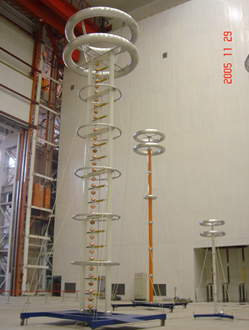

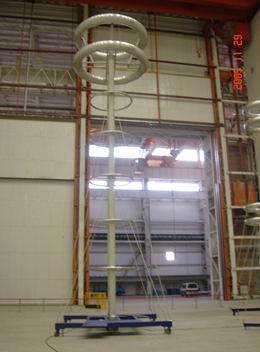

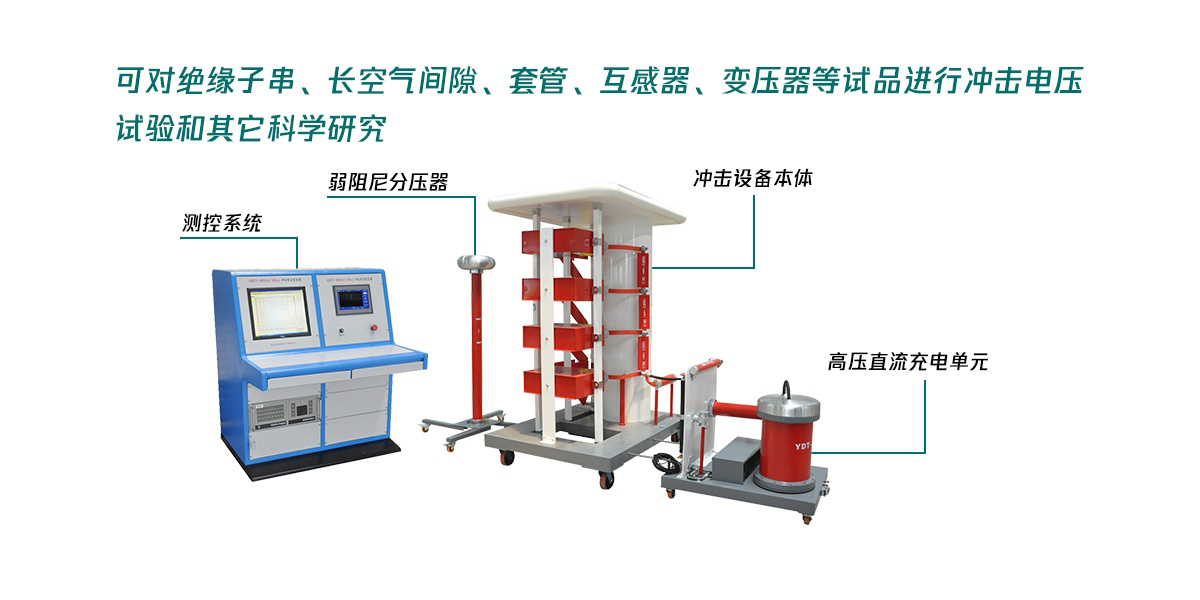

NEPRI-CJ沖擊電壓發生器

產品用途

  • 方便進行變壓器的全波、截波試驗

  • 適用于開關、斷路器等電氣設備的雷電沖擊試驗的設備

產品特點

  • 方案采用光纖控制傳輸系統，它實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線導致的電磁干擾，很大程度地提高了系統的可靠性，特別是在進行截波和陡波沖擊試驗時安全性更好







產品概述

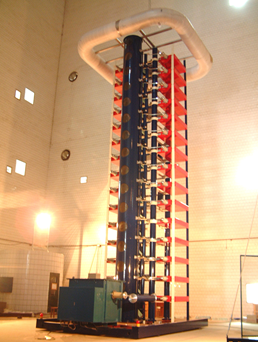

1、案例方案按所采用的SGS發生器主體級電壓為100kV為例（可以按需定制），符合當前國內外的發展趨勢。主體結構采用HAEFELY的結構設計，是當前國內結構較好的發生器。

2、案例方案所采用的控制測量系統是技術有優勢的產品，核心器件為日本三菱公司的FX系列可編程控制器，幾乎所有的控制功能都由軟件編程實現，因此系統結構簡單，外圍電路板很少，可靠性好。

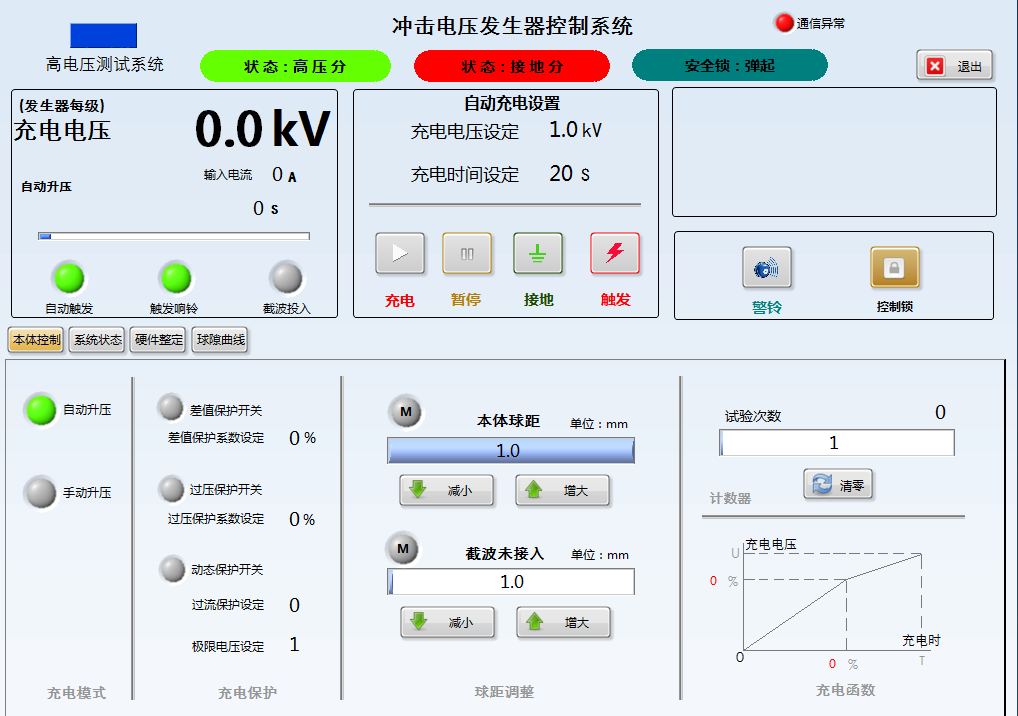

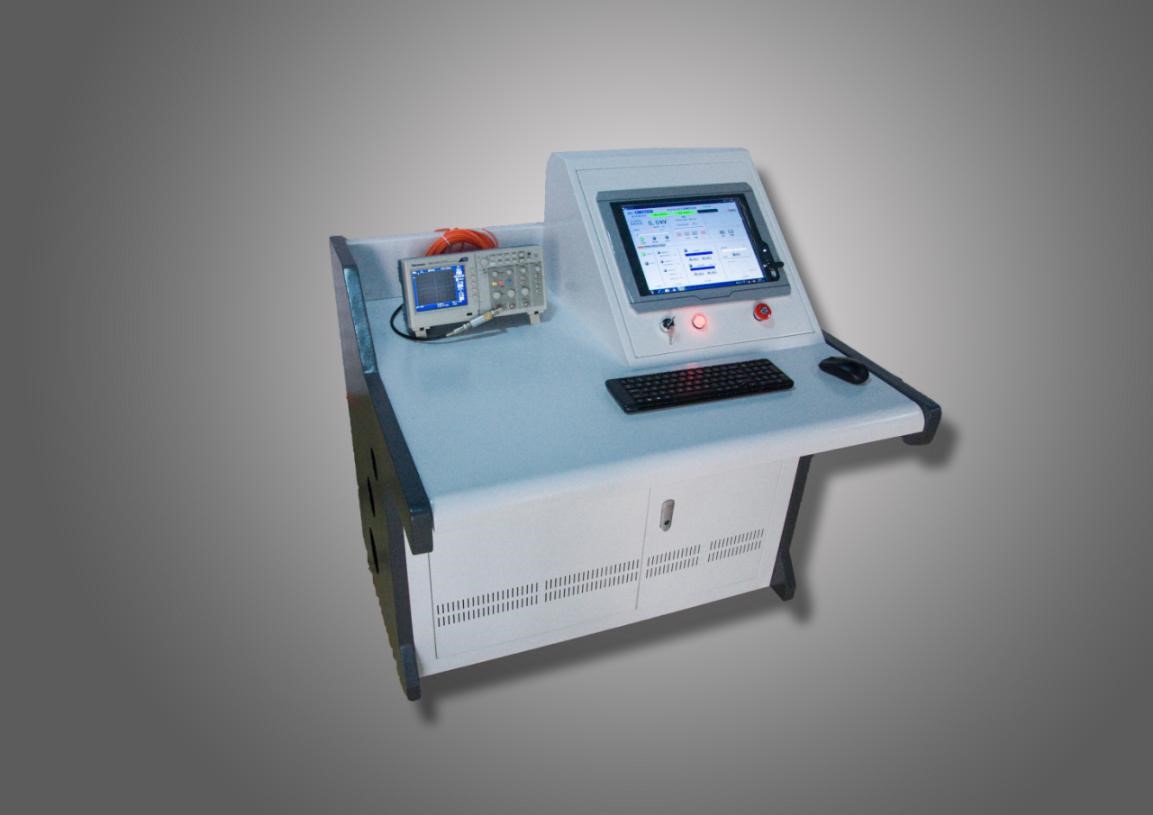

3、案例方案的測控結構一體化整體設計，具有液晶顯示工業計算機，可實現全自動控制測量分析。測控系統采用液晶觸摸屏操作，具有多種狀態提示畫面，實現了人機對話式的智能操作。系統取消了多芯控制電纜，采用光纖通訊線，無須開電纜溝，使得控制室布局更加簡單方便。

4、方案采用光纖控制傳輸系統，它實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線導致的電磁干擾，極大地提高了系統的可靠性，特別是在進行截波和陡波沖擊試驗時安全性更好。

5、方案所采用的IGCS-2008控制測量系統的操作界面充分考慮了高壓試驗的習慣特點，簡單明了，便于試驗人員操作。系統設計了專門的程序操作畫面，方便進行變壓器的全波、截波試驗，大大簡化了試驗人員的操作，可有效防止人為出錯。

6、本套沖擊電壓發生器試驗系統采用了先進的技術，良好的工藝和良好的原材料，運行壽命大于10年。平時的運行成本也很低。



                    沖擊電壓等級

                    100kV-7200kV

                    標準雷電波

                    1.2±30%/50±20%μS

                    峰值振蕩

                    小于 5%

                    標準操作波

                    250±20%/2500±60%μS

                    振蕩雷電波的波頭時間

                    不大于 15 μ S

                    振蕩操作波的波頭時間和振蕩操作沖擊波的波頭時間

                    15μS-1mS

                    **輸出電壓

                    ≥ 10%Un

                    充電電壓不穩定度

                    <±1%

                    同步范圍

                    ≥ 20%

                    同步放電誤動率

                    <2 %

                    點火范圍

                    10% ～ ****

                    工作時間

                    ≥ 70%UN 間斷工作（ 300s 充放電 1 次）

                    <70%nn 連續工作（ 120s 充放電 1 次）

                    發生器效率：雷電波 ( 空載 )

                    ≥ 90 %

                    截斷時間

                    2 ～ 5 μ S
