繼電保護測試儀交流試驗使用方法

本模塊是一個通用型測試模塊，可以靈活控制輸出9相電壓和9相電流（9U9I微機繼電保護測試儀），能充分滿足各種要求下的測試要求。

通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“自動增加”和“自動減少”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。

該試驗?zāi)K按圖3-1分為主要分為7個區域，下面針對這7個區域一一說明。

PS：后續很多模塊的設置內容都與交流試驗內的相同或近似，不再一一說明。

電壓電流參數設置區

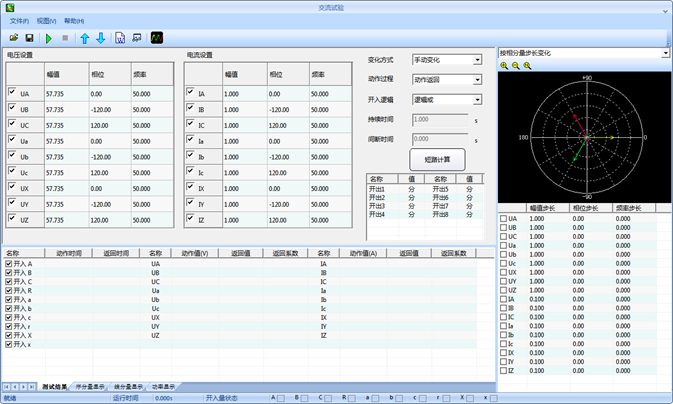

圖3-1 交流試驗界面圖

3.1 電壓電流參數設置

在此區域內可直接鍵入電壓、電流的幅值、相位和頻率，按“確認”鍵或?qū)⑹髽?biāo)點至其它位置，被寫入的數據將自動保留有效數字位。其中電壓的單位默認為“V”，電流的單位默認為“A”，相位單位默認為“°”，頻率單位默認為“Hz”。

交流電壓單相**輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用。例如：設UA輸出120V、0°，UC輸出120V、180°，則UAC輸出的有效值為240V。

交流電流單相**輸出30A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。

鼠標右鍵單擊電壓或者電流的幅值，會出現等幅值、額定值、**值、*小值選項，選擇等幅值時，該組電壓的其他兩相會與此相幅值相同。選擇額定值、**值時，會自動將該相幅值設置為主界面上系統設置內的值。選擇*小值時，該相幅值會置0。

鼠標右鍵單擊電壓或者電流的幅值，會出現等幅值、額定值、**值、*小值選項，選擇等幅值時，該組另外兩相會與此相幅值相同。選擇額定值、**值時，會自動將該相幅值設置為主界面上系統設置內的值。選擇*小值時，該相幅值會置0。

鼠標右鍵相位值時，會出現正序、負序選項，選擇某個選項，該組三相的相位會以此相位為基準置為正序或負序。

鼠標右鍵單擊頻率值時，會出現等幅值、額定值、**值、*小值選項，選擇等幅值時，該組另外兩相值與此相頻率相同。選擇額定值、**值時，會自動將該相頻率設置為主界面上系統設置內的值。選擇*小值時，該相頻率會置0。

3.2試驗參數設置

3.2.1變化方式

當變化模式選擇“手動變化”時，各變量的變化完全由手動控制，手動按一下工具條上的上下箭頭或者面板鍵盤上的上下方向鍵，各變量將加、減一個步長量。也在試驗過程中也可以任意設置，輸出會即時按設置變化。

保護動作時，測試儀會記錄下所需記錄的動作時間和動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，記錄下所需記錄的返回時間和返回值。

該方式下還有“自動增加”或“自動減少”。開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以在“變化間隔”設定時間。若設置有間斷時間，則每持續一個變化間隔后，輸出停止一個間斷時間。當保護動作時，自動記錄所需記錄的量。如果選“動作停止”，裝置測得動作時間和動作值后將自動停止試驗；如果選擇“動作返回”，在測得動作時間后，裝置將自動轉換方向，反向變化各變量，直到裝置接點返回，從而測量出返回時間和返回值。

3.2.2動作過程

動作停止，當選擇此模式時，試驗過程中測試儀開入量收到動作信號后就自動停止試驗，此時測試儀記錄下接點動作情況。

動作返回，當選擇此模式時，試驗過程中測試儀開入量收到動作信號記錄下動作時間，反向加步長到測試儀開入量收到返回信號后停止試驗，此時測試儀記錄下接點的動作情況和返回情況。

3.2.3開入邏輯

邏輯或，所有選中的開入量是“或”關系，即只要有一個開入量變化就表示有開入信號。

邏輯與，所有選中的開入量是“與”關系，即必須全部開入量變化進來才表示有開入信號。

3.2.4持續時間

持續時間是指在自動方式時每一步長變化的持續時間，一般做保護動作試驗時，持續時間必須比保護動作的時間長，以便保護能夠可靠動作。

3.2.5間斷時間

間斷時間是指在自動方式時每一步長變化的間隔時間，在此時間內設備輸出值為0。
