調頻式串聯諧振耐壓試驗裝置又叫變頻串聯諧振耐壓試驗裝置、變頻串聯諧振等。它是利用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，變頻電源調節輸出頻率，讓回路電感L和試品C進行串聯，諧振電壓就是加到試品上的電壓。該裝置適用于大容量、高電壓的電容性試品，如電力變壓器、高壓電力電纜等。

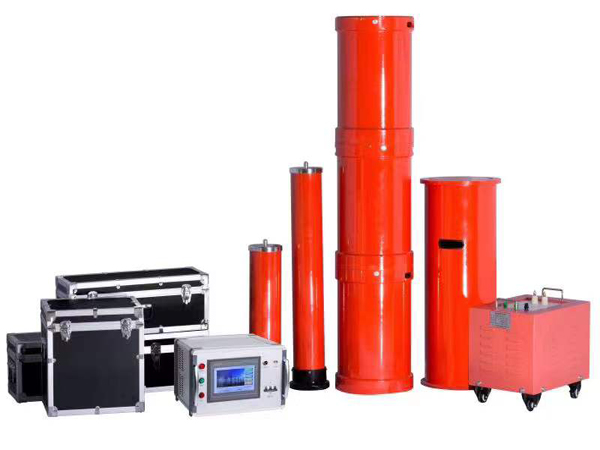

國科電研NEPRI-XZ系列電纜變頻串聯諧振試驗裝置

　　調感式串聯諧振耐壓試驗裝置

　　調感式串聯諧振試驗裝置是指諧振頻率不變，電感可調的方式，對大型電氣設備，如發電機組等進行工頻或交流耐壓試驗。試驗裝置利用強大軟件功能可以設置自動試驗、手動試驗、半自動試驗，該裝置性能穩定，功能可靠，滿足各種規格容量的電氣設備的工頻交流耐壓試驗技術規范和要求。

　　調頻與調感串聯諧振的區別

　　其實調頻式和調感式串聯諧振的工作原理是一樣的，都是創造出諧振條件來對被試品進行耐壓試驗。不同的是，兩者達到諧振條件的方式不一樣，調頻式串聯諧振是在電感和電容不變的情況下，通過改變輸出電源容量大小頻率來使試驗達到諧振條件；而調感式串聯諧振則是在電源輸出頻率不變，電容不變的情況下，通過改變電感量的大小，來達到試驗的諧振條件。總的來說，兩者各有優勢，調頻式串聯諧振，電抗器可以靈活組合，調感式串聯諧振，則是電感量可以靈活調節。兩者都是用于對大型大容量電氣設備進行交流耐壓試驗的裝置。
