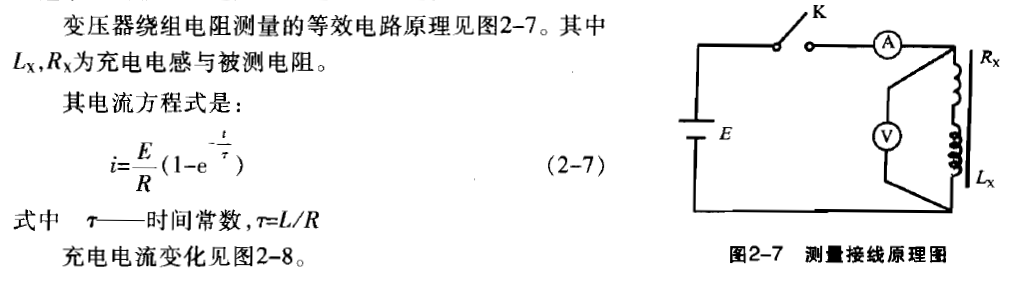

變壓器繞組具有很大的電感和很小的電阻，尤其是其容量越大，繞組的電感就越大，而電阻越小，因而其時間常數較大。測量繞組電阻時，當接通直流電源后，充電電流要經過一個暫態過程才能達到穩定值。暫態過程持續時間，對小型變壓器來說，一般要幾分鐘，而對高電壓特大型變壓器可達幾十分鐘以上，甚至測量一臺500kv級三相變壓器需6h。所以，縮短暫態過程時間，加快測量速度，具有重要意義。特別是做變壓器溫升試驗時，用測量電阻來計算繞組平均溫升，應從負荷切斷以后 Imin以內開始測量，在10min、12min內，每隔30s一60s進行一次測量，而且測量的電阻要準確。因此，快速準確測量直流電阻是很重要的問題。

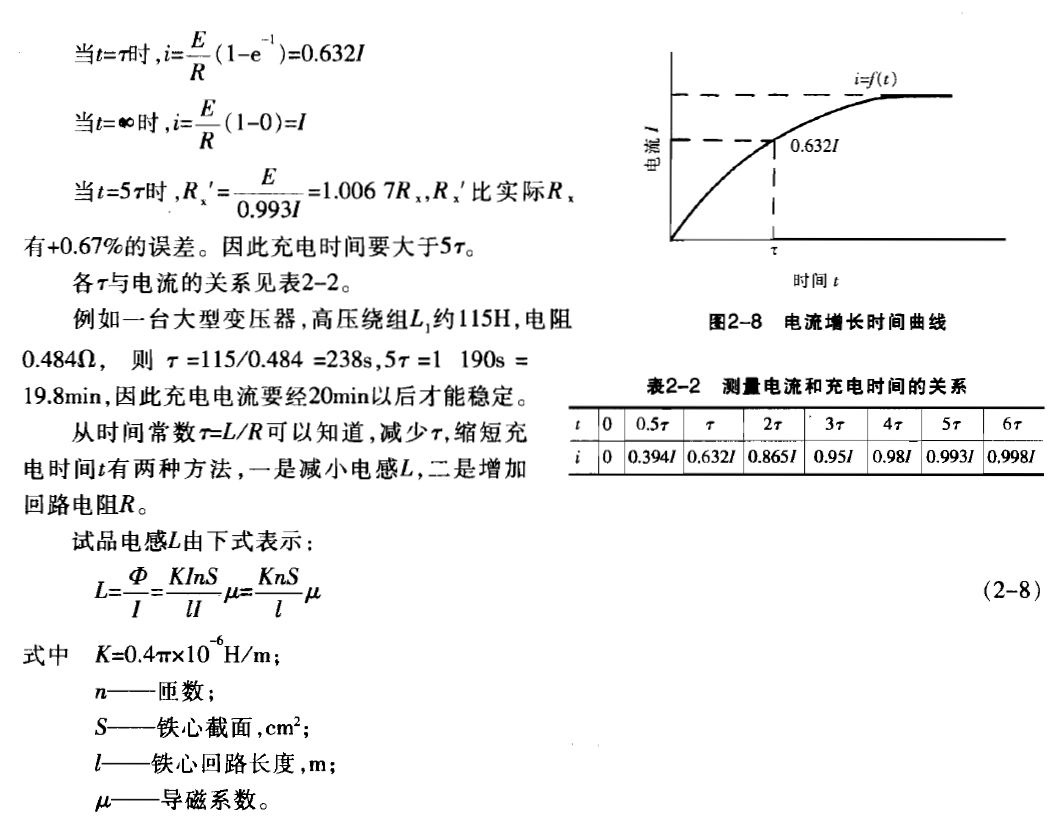

從式（2一8）可知，變壓器繞組的電感量L決定于繞組的匝數、鐵心的幾何尺寸和硅鋼片的導磁系數，對被試變壓器來講，n,s,L,是已知的，只有u是能改變的。

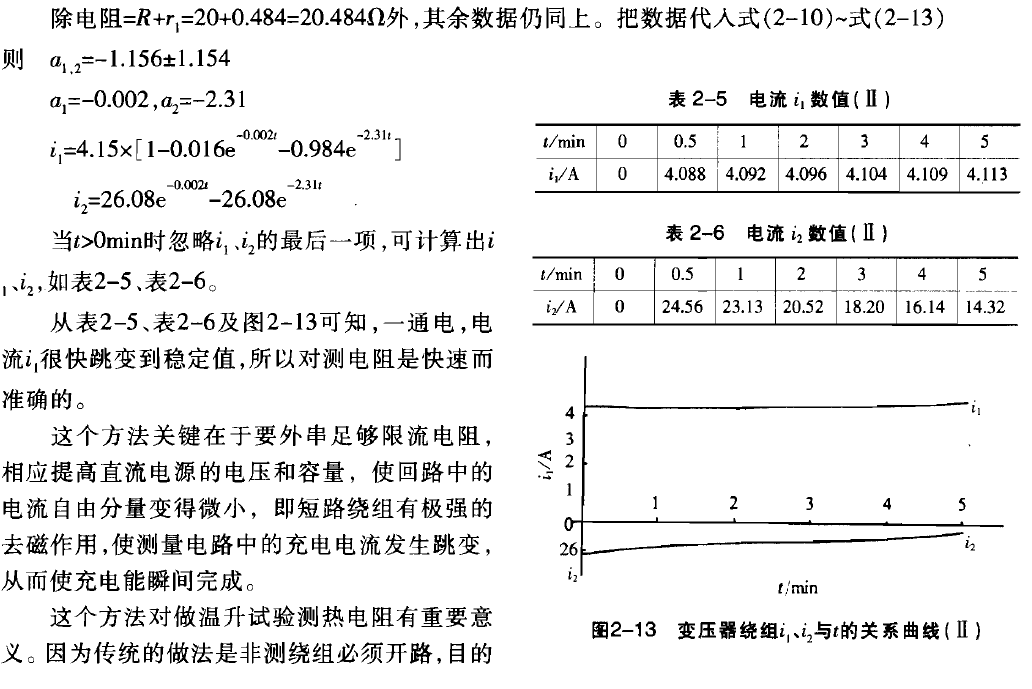

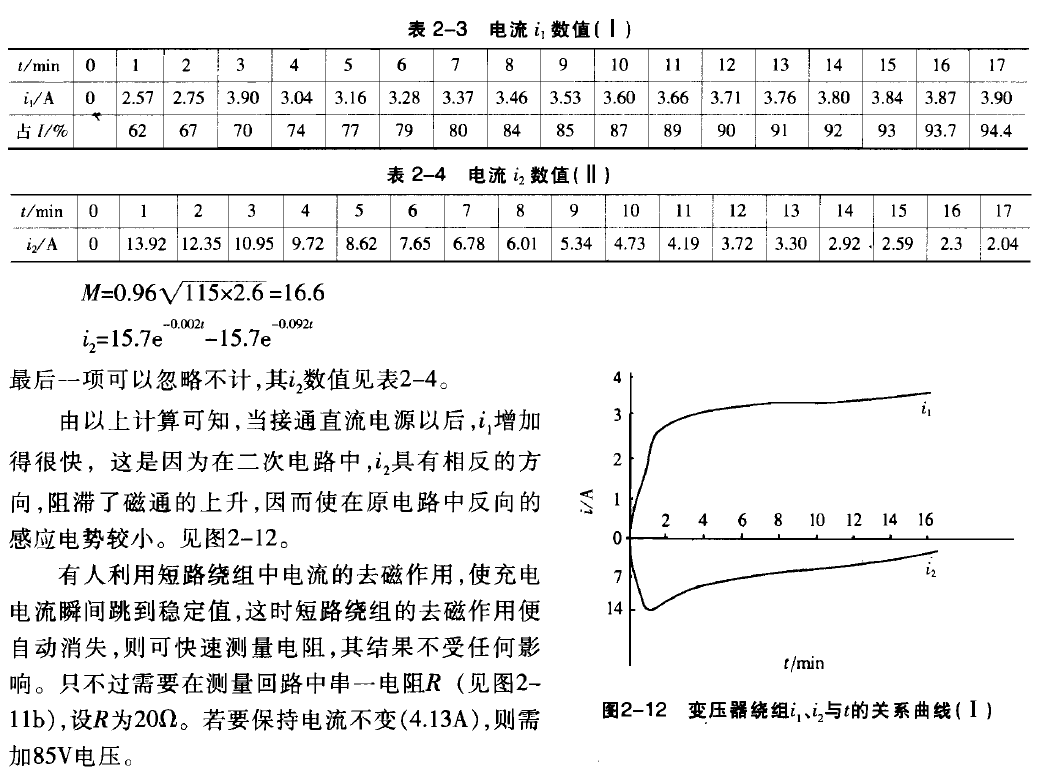

是消除互感的影響。非測繞組短路，而對測量電阻沒有影響，這是變不利因素為有利因素，可提高工效。

2 快速測量低壓繞組電阻法

該法為高低壓繞組串聯，利用高壓繞組助磁，快速測量低壓繞組電阻的方法。

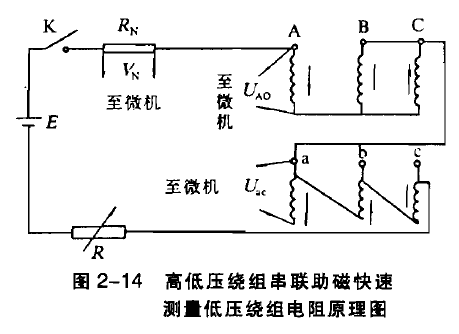

前面已提到，當鐵心磁密很大趨于飽和時，磁導率大為下降，繞組的電感L隨之減小。若將低壓繞組通以電流，使鐵心飽和則需幾十安以上。由于高壓繞組匝數是低壓繞組匝數若干倍，因此需要勵磁電流較小，通常通以5、10A即可滿足特大型變壓器的要求。若采用高低壓繞組串聯助磁快速充電（見圖2一14），則高低壓繞組的電流方向要一致。這樣低壓繞組的電感就減小，從而縮短了測試時間。

我們推薦在對鐵心為五柱式，低壓d接大容量變壓器直流電阻測量中使用這種方法，也可用微機監測手段，用壓降法測定低壓繞組電阻。

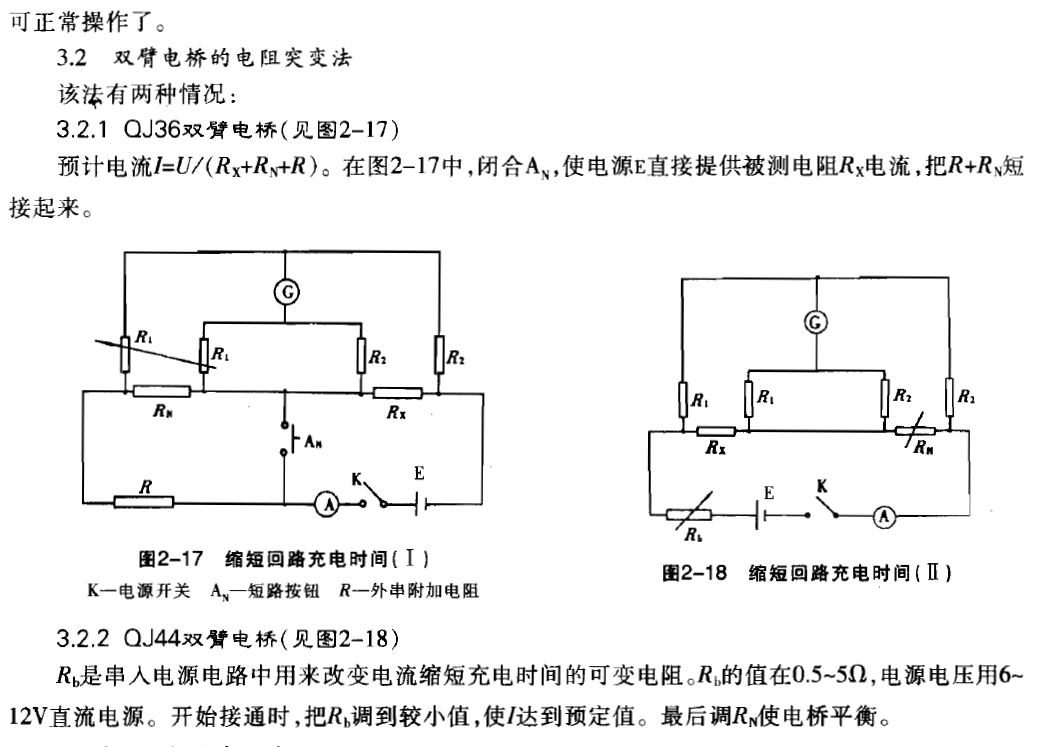

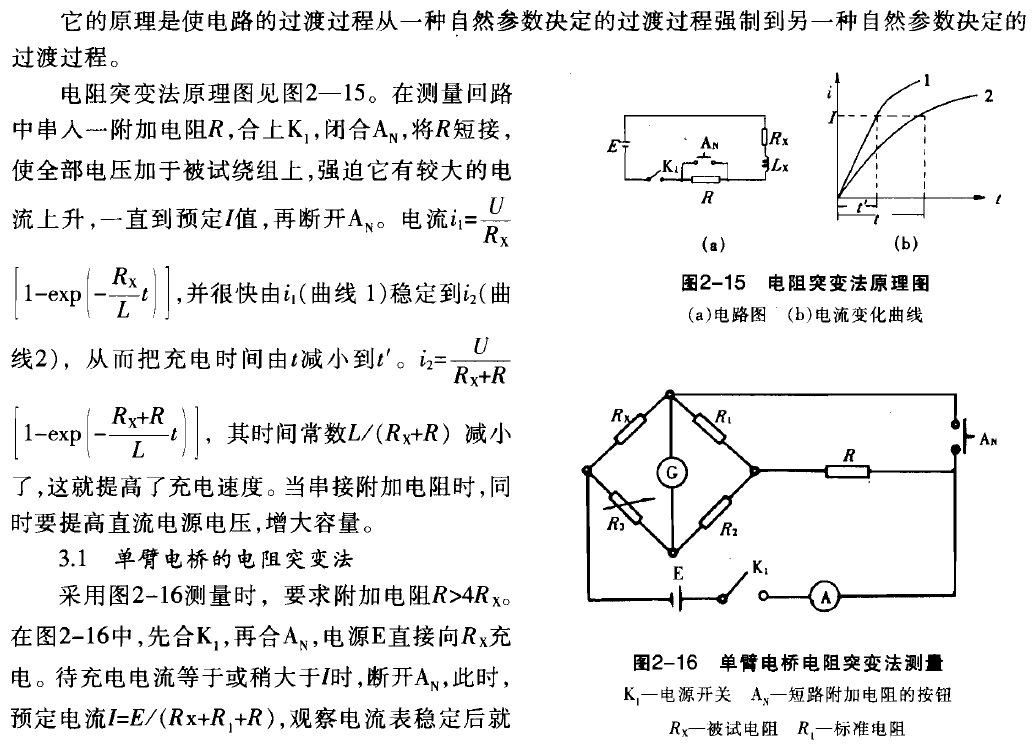

3 電阻突變法
