作原理簡介：
時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。
圖（1）

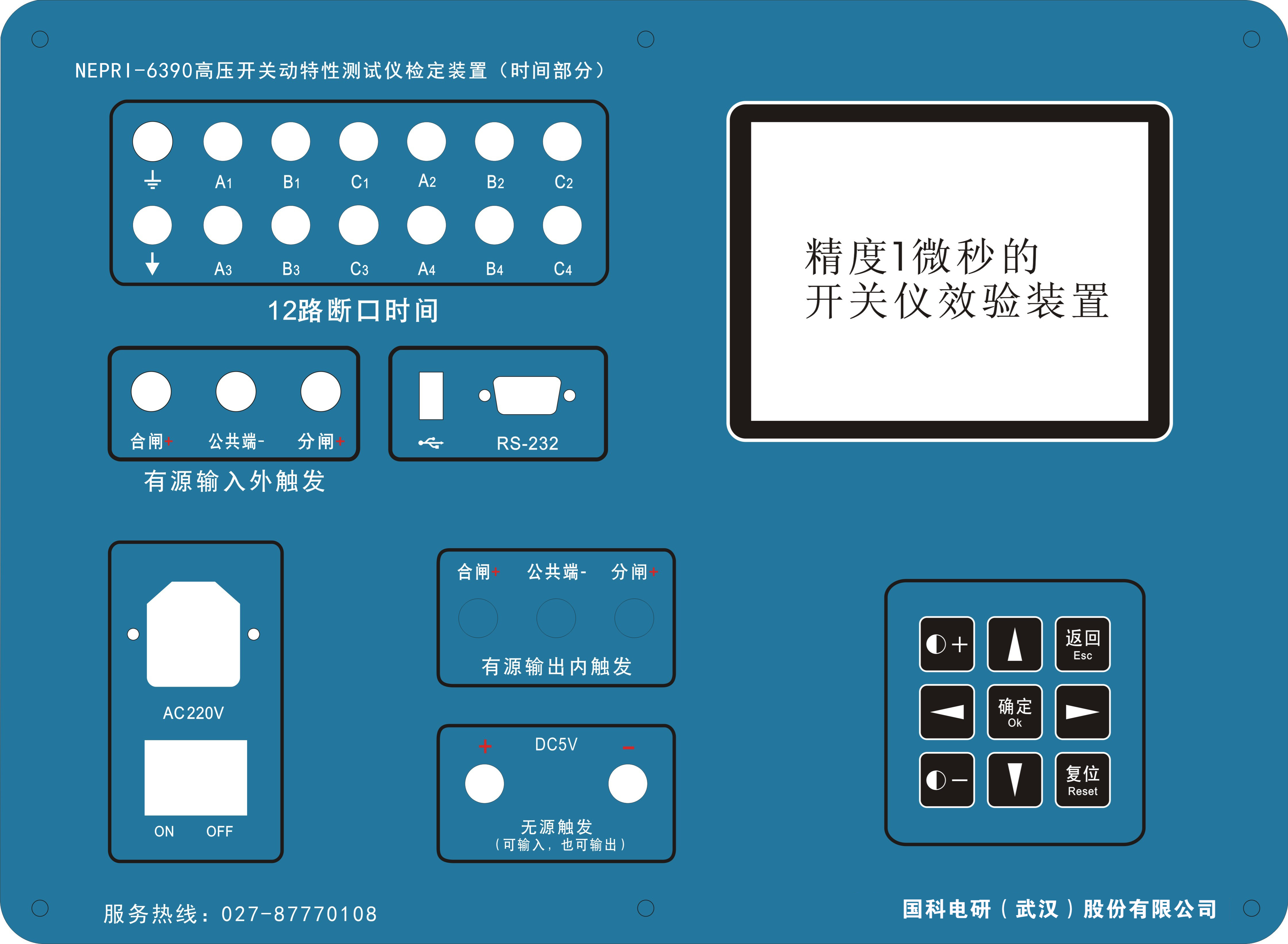

4、儀器面板主要部分圖示說明：
4.1 12路斷口時間：
模擬高壓斷路器12路觸頭輸出，前6路A1，B1，C1，A2，B2，C2與其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4與其前端黑色接地插孔共地，稱之為虛地。如果要同時測量12路，則要保證兩個地相連。
支持每一個斷口設置不同的時間，支持不同期設置。
4.2有源輸入外觸發：
由被校驗的高壓開關測試儀提供觸發電壓，輸入觸發電壓的范圍為：DC100－250伏。
4.3有源輸出內觸發：
由本校準裝置提供觸發電壓來觸發被校驗的高壓開關測試儀，輸出電壓：DC 110V左右。
4.4 無源觸發端：
主要用于校準本裝置。
5、使用具體說明：
5.1接好高壓開關測試儀和NEPRI-6390 高壓開關測試儀檢定裝置之間的測試線的地線（地線、斷口線和控制線）。然后開機，為保證儀器可靠性，開機預熱5分鐘以上再進行測試。
5.2校準高壓開關測試儀時間參數具體設置和操作：
A、 NEPRI-6390 檢定裝置設置：觸發方式：外觸發
觸發類型：有源觸發
脈沖輸出：節點輸出
彈跳頻率：1K
彈跳頻率可選1K,2K,4K,8K。彈跳頻率大小對應彈跳的精細程度。頻率越大，彈跳越精細。1KHz彈跳間隔時間為1/1000=0.001S=1ms，2KHz彈跳間隔時間為1/2000=0.0005S=0.5ms。
操作方法：進入主菜單中的【1、時間彈跳設置】，如圖：
被校準高壓開關測試儀設置：觸發方式：內觸發
輸出電壓：調整為DC100-DC220V之間為宜
具體接線：NEPRI-6390 檢定裝置紅色接線柱接高壓開關測試儀內部直流輸出電源的合閘+，黑色接線柱接高壓開關測試儀內部直流輸出電源的負—，綠色接高壓開關測試儀內部直流輸出電源的分閘+。

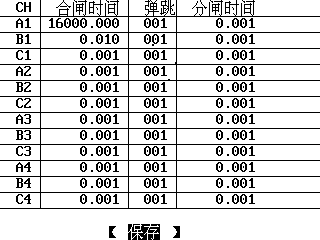

操作方法：進入主菜單中的【2、時間彈跳設置】，如圖：
按向上鍵進入所要修改的位置，如A1合閘時間斷口處，按【確定】鍵后，然后按左右鍵，可以左右移動光標，移動要相應的位置上，按上下鍵修改數字大小。修改好后按【確定】鍵保存該項設置，然后按上下左右鍵可以進入到其他需要修改的地方，按照上面的方法進行修改即可，修改完后，將光標移動到屏幕*下端的【保存】處，按【確定】鍵保存即可。
然后將光標移動到主菜單界面的【3、時間彈跳校準】，按【確定】鍵進入，如圖：

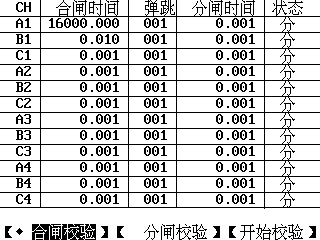

按【確定】鍵選中合閘校驗：

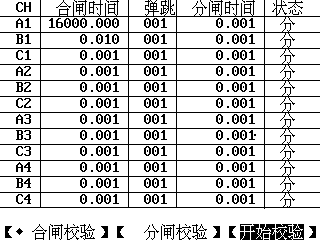

按右鍵將光標移動到開始校驗：
按【確定】鍵開始測試：
觀察NEPRI-6390屏幕右端的斷口狀態會發生變化。如果先前是分，則此時直接操作被校準高壓開關測試儀進行合閘測試（如果是合。則此時直接操作被校準高壓開關測試儀進行分閘測試）， NEPRI-6390檢定裝置動作（會聽到蜂鳴器響聲），等待測量結束，被測試高壓開關測試儀會出現相應的波形和時間、同期、彈跳等數據。
以上操作是用高壓開關測試儀內部輸出電源來觸發NEPRI-6390檢定裝置。NEPRI-6390處于等待，高壓開關測試儀輸出信號，使檢測系統正常工作。
B、 NEPRI-6390檢定裝置設置：觸發方式：內觸發
觸發類型：有源觸發
脈沖輸出：節點輸出
被校準高壓開關測試儀設置：觸發方式：外觸發
這是用NEPRI-6390檢定裝置來觸發高壓開關測試儀。高壓開關測試儀處于等待，NEPRI-6390輸出信號，使檢測系統正常工作。
具體接線方法：如果高壓開關測試儀外觸發只有兩根線，則不分正負接好就行了。如果高壓開關測試儀外觸發有四根線（合閘2根分閘2根），利用有源輸出內觸發方式操作，需要倒下線。即合閘校驗時，兩接線柱分別接高壓開關測試儀外觸發的合閘外觸發端子（紅黑插孔）；分閘校驗時，兩接線柱分別接高壓開關測試儀外觸發的分閘外觸發端子（綠黑插孔）。
具體操作方法參考前文。
根據NEPRI-6390上顯示的斷口狀態：如是分，則操作高壓開關測試儀做合閘測試；如是合，則操作高壓開關測試儀做分閘測試。先操作高壓開關測試儀使之處于等待觸發狀態，然后將NEPRI-6390的光標移動到右側的【開始校驗】上面，按一下【確定】按鍵發觸發命令：內觸發信號由等待變?yōu)檩敵?，校?zhǔn)裝置驅動儀器完成動作，儀器界面出現相應的波形和時間、同期、彈跳等數據。
5.3、校準NEPRI-6390高壓開關測試儀校準裝置的具體設置和操作：
將NEPRI-6390檢定裝置設置：觸發方式：內觸發
觸發類型：無源觸發
脈沖輸出：TTL電平輸出
將外接5V電源的正極+串接一個1K、2W的電阻，然后接被檢斷口，如A1。外接5V電源的負極-直接接到黑色接地插孔。
采用Agilent 53230A 通用計數器進行時間校準，或者用高精度示波器也可觀察：無源觸發負極-接示波器的地，探頭1接無源觸發正極+ ，探頭2接NEPRI-6390被檢測斷口，如A1。
