NEPRI-6845750V 300A動力電池包儲能電池包檢測設備

產品用途

  • 主要面向大電池包的檢測,作為新一代高電壓大電流動力電池檢測系統,核心的功率器件采用IGBT(絕緣柵雙極型晶體管),區別于傳統的功率器件與控制方法,測試控制更加穩定可靠,是動力電池、儲能電池理想的系統化解決方案

產品特點

  • 性能測試: 電壓、電流、容量、能量/功率輸出能力

  • 電池性能測試: 循環壽命測試、過充、過放

  • 倍率測試: 倍率充電測試、倍率放電測試

  • 放電能量: 純正弦波回饋電網

產品功能特點

功率75kVA150kVA300kVA600kVA
電壓60~1000V
電壓100A~1000A

1、通道數

每機柜通道數

1


2、主通道

通道特點

CC-CV恒流源與恒壓源采用雙閉環結構


通道控制模式

獨立控制


通道并聯

支持*多4個通道并聯,并聯后不支持脈沖和模擬測試


三、輸入指標


1、輸入電源


AC380V±10%  50/60±5Hz


2、功率因數


≥99%(滿載)


3、THDi


≤5%(滿載)


4、輸入阻抗


≥1MΩ


5、輸入功率


250KW


6、輸入電流


379.8 A/每相


7、整機效率(Max)


94%


8、噪聲


≤75dB


9、電壓電流檢測采樣


四線制連接(充放電同口)


10、功率控制模塊類型


IGBT


11、輸入電源接線方式


三相四線


12、保護


防浪涌、防孤島、過欠頻、過欠壓、缺相保護等


四、功能及性能指標


1、電壓

每通道測量范圍

充電:0V~750V


放電:10V~750V


**放電電壓

10V


精度

±0.02%  of  FS


分辨率

24bit


2、電流

每通道測量范圍

1.5A~300A


精度(獨立量程)

±0.05%    of  FS


恒壓截止電流

300mA


分辨率

24bit


3、功率

單通道輸出功率

225KW


整機輸出功率

225KW


4、時間

電流響應時間

≤5ms


電流轉換時間

≤10ms


*小工步時間

0.1s


5、充放電模式

充放電模式

恒流充電、恒壓充電、恒流恒壓充電(恒流轉恒壓平滑過渡,防止電流尖鋒及大電流對電池沖擊,保護電池)、恒功率充電


恒流放電、恒壓放電、恒功率放電、恒阻放電


截止條件

電壓、電流、相對時間、容量、-ΔV


6、工況模擬工步

充電模式

電流、功率


放電模式

電流、功率


切換

支持充放電連續切換


截止條件

時間、行號


下載數據量

**支持100萬行工況下載


7、脈沖工步

充電模式

電流、功率


放電模式

電流、功率


*小脈沖寬度

100ms


脈沖個數

單個脈沖工步可支持32個不同的脈沖


充放電連續切換

一個脈沖工步可以實現從充電到放電的連續切換


截至條件

電壓、相對時間


8、DCIR直流內阻測試


支持自定義取點進行DCIR的計算


9、安全保護

軟件保護

掉電數據保護


具有脫機測試功能


可設定安全保護條件,可設置參數包括:電壓下限、電壓上限、電流下限、電流上限、延時時間


硬件保護

防反接保護、過壓保護、過流保護、過溫保護等


五、數據管理與分析


1、工步設置方式


表格編輯


2、數據記錄

記錄條件

*小時間間隔: 10ms(接入輔助通道為100ms)


*小電壓間隔: 1.5V


*小電流間隔: 0.6A


記錄頻率

100Hz(接入輔助通道為10Hz)


3、數據庫


采用MySQL數據庫集中管理測試數據


4、數據輸出方式


Excel、Txt


5、曲線類型


可自定義繪圖,4個Y軸


6、條碼掃描


支持條碼掃描功能,可通過電池條碼實現


歷史數據的管理與追溯


六、通信方式


1、上位機通訊方式


基于TCP/IP協議


2、通信接口


以太網


3、下位機通信波特率


1M帶寬


4、上位機通信波特率


10M~100M自適應


5、組網方式


通過交換機及路由器組建局域網


6、通訊擴展(選配)


支持CAN,RS485通訊與BMS通訊,帶DBC配置功能


七、環境要求及尺寸重量


1、工作溫度


-10℃~40℃(在25±10℃范圍內,保證測量精度:精度漂移0.005% of FS /℃)


2、存儲溫度


-20℃~50℃


3、工作環境相對濕度


≤70% RH(沒有水汽凝結)


4、存儲環境相對濕度


≤80% RH(沒有水汽凝結)


5、設備尺寸W*D*H


/


6、重量


/

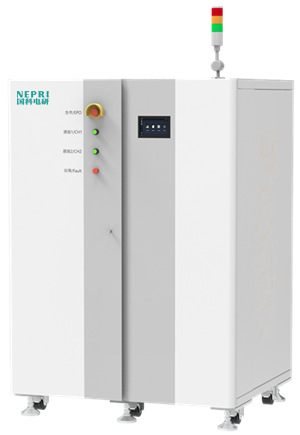

7、設備外觀(僅供參考)















八、輔助測試系統(選配)


1、溫度輔助通道

溫度范圍

熱敏電阻:-30℃~120℃


熱電偶:-200℃~260℃


溫度精度

±1℃(線長2m以內)


溫度分辨率

0.1℃


2、電壓輔助通道

電壓范圍

0V~5V


電壓精度

±0.1% of FS


電壓分辨率

0.1mV


3、簡介

主要用于電池測試過程中表面、極耳溫度的監控,測試精度高,測試數據能夠與主電壓、電流數據綁定,同時測量的溫度可作為過程工步的控制條件和保護條件。





產品用途

性能測試:電壓、電流、容量、能量/功率輸出能力
電池性能測試:循環壽命測試、過充、過放
分選:電池組內單體一致性測試與評估
CANBus通信接口:支持與BMS/BMU通信
倍率測試:倍率充電測試、倍率放電測試
放電能量:純正弦波回饋電網


技術指標

輸出范圍(可定制):電壓:60V~1000V;電流:100A~1000A 功率:800KW
分辨率:AD: 16bit; DA: 16bit
控制精度:±0.1% of FS
測量精度±0.1% of FS
硬件相應時間:電流(10%~90%)響應時間≤10ms
數據記錄:10Hz,支持Δt/ΔU/ΔI作為記錄條件
支持模式充電:CCC, CVC, CC&CVC, CPC, Pulse, 工況模擬

放電:CCC, CPD, 工況模擬
回饋效率:>90%
諧波:>5%
功率因數0.99(滿載)
