功能特點
該定位儀用于配電網單相接地故障定位。配電網單相接地故障定位儀是在 35kV 及以下電力線路出現單相接地故障后，地面快速查找故障點，確定故障點的具 體位置的儀器。
該定位儀采用低頻交流幅度、相位定位方法。其中：低頻交流信號，電流為 120mA，頻率 80Hz。定位原理是：線路出現單相接地故障以后，停電在離線狀A(yù) 態下向故障相單端或雙端注入同步交流信號，檢測人員手持同步信號探測器用 二分法沿故障線路進行地面巡測，直到找到故障為止，一般 4 次即可找到故障點。當測得線路有電流或相位逐漸變大(相位滯后)，說明故障點在測量點的下 游，若無電流或有電流，但相位突然變小（相位超前），說明故障點在測量點 的上游。在故障點前后探測器的波形幅度或相位指示有明顯的變化，根據探測器幅度或相位的明顯變化判斷故障點所在。
不用爬桿，通過檢測器即可在地面確定接地故障點。還能安裝到無人機上用。
實現快速有效故障定位。
信號源，采用脈寬調制技術，實現恒流輸出，根據接地電阻值調節電壓使注 入電流維持在 120mA。

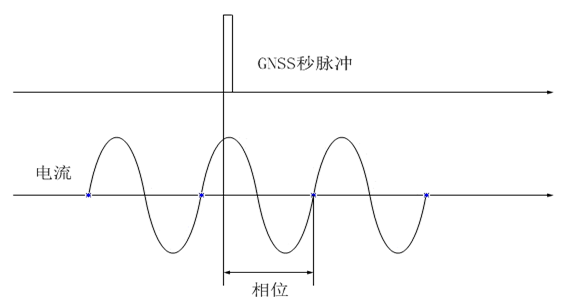

信號源由單片機控制 80Hz 恒流輸出，采用北斗 GNSS 技術實現電壓同步輸出。
信號源可以220V 交流直接供電，也可以用機箱內配備的 DC60V.10/Ah鋰電池供電，且內置充 電模塊，無需外置充電器；接入220V即可充電，并且支持邊充電邊工作。充電操作:接入220市電，旋擰開關擰到充電檔，充電過程指示燈變紅色，充滿后，指示燈狀態為綠色、綠燈閃爍、或是熄滅，三種狀態不固定（由充電完成截止時的微量電壓差值決定）但均表示充電完成。
信號源配置高亮7寸觸控彩屏，界面設置簡單直觀，操作靈活方便。
探測器，基于波形顯示的探測器，在探測器的屏幕上顯示導線中電流波形， 幅度和相位，根據電流幅度和相位變化判斷上下游，同時具有聲光提示。
探測器采用 12864 液晶顯示器顯示線路電流、波形、頻率、相位。
實現接地電阻小于 100K 的故障定位。
