主要用于10KV電力電纜的主絕緣、中間接頭以及端頭的絕緣狀況的檢測,以及早發現潛在隱患,減 少電纜突發故障引(起的事故與損失)
符合相關國際以及**檢測標準,性能匹敵市場同等級進口設備,但其比市場同類型產品的體積更小也更輕便
系統通過內部直流電源對被測 電纜充壓,達到預設電壓后,高壓 電 子開關導通,內部電抗器與負載 電 容 形 成 L C 振 游 ,模 擬 工頻 工 作 電 壓 激發處電纜內部缺陷
QW-10主要用于10KV電力電纜的主絕緣、中間接頭以及端頭的絕緣狀況的檢測,以及早發現潛在隱患,減 少電纜突發故障引(起的事故與損失。符合相關國際以及**檢測標準,性能匹敵市場同等級進口設備,但其比市 場同類型產品的體積更小也更輕便,可以裝在普通的行旅?中運送到任意的測試地點,值得廣大用戶優先考慮。
該系統通過內部直流電源對被測 電纜充壓,達到預設電壓后,高壓 電 子開關導通,內部電抗器與負載 電 容 形 成 L C 振 游 ,模 擬 工頻 工 作 電 壓 激發處電纜內部缺陷。近工頻
( 20Hz~800Hz)的阻尼振澇為該方法提供了測試結果的有效性,短 時 性與低電壓更是讓該方法具備了 其他耐壓設備不能及的無損性。該 設 備操作簡單便于現場人員操作使 用 ,良好的連接設計為現場人員的安全提供了保障。

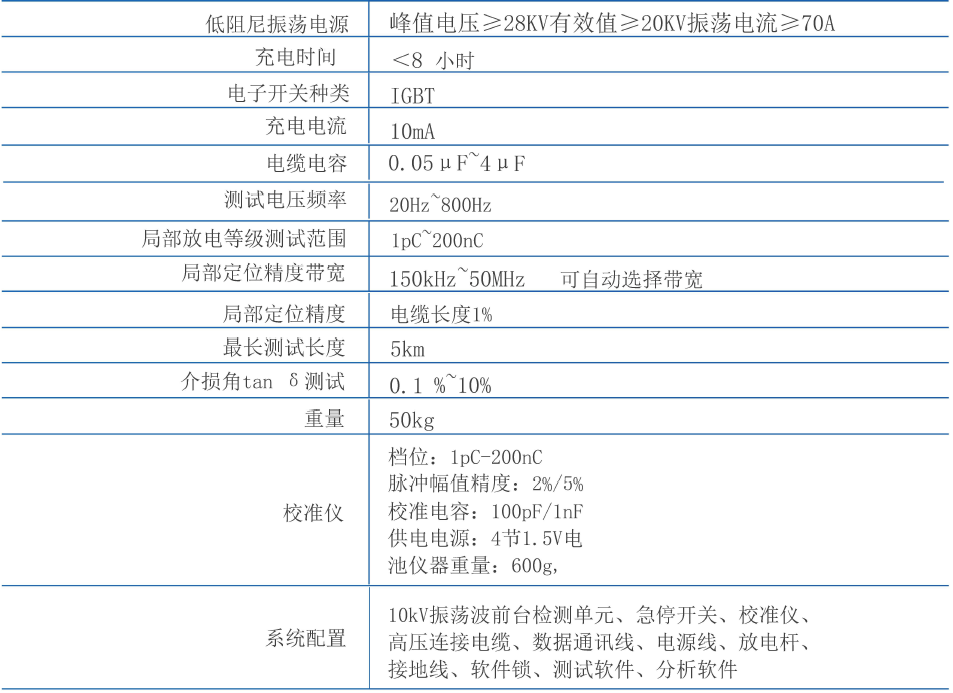

低阻尼振蕩電源 :峰值電壓≥ 28KV有效值≥ 20KV振蕩電流≥ 70A
充電時間:< 8 小時
電子開關種類:I G B T
充電電流:10mA
電纜電容:0.05uF-4uF
測試電壓頻率:20Hz-800Hz
局部放電等級測試范圍:1pC-200nC
局部定位精度帶寬:150kHz-50MHz 可以自動選擇帶寬

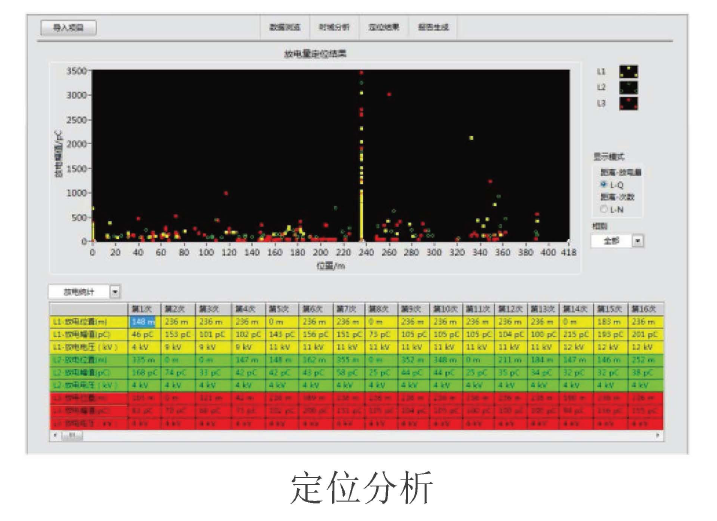

局部定位精度:電纜長度1%
測試電纜長度范圍:0-5km
介損角tanδ測試:0.1%-10%
重量:50KG
裝置遵循的標準和使用范圍GB311.1 《高壓輸變電設備的絕緣與配合》GB/T 16927.1 《高電壓試驗技術》**部分 一般試驗要求GB/T 16927.2 《高電壓試驗技術》第二部分 測量系統GB 7354 《局部放電測量》GB2536 《…
UpData:2022-02-15什么是 (局部放電)PD,我們?yōu)槭裁匆獪y(cè)試它? PD 是在兩個導電電極之間的絕緣局部區域發生的放電,沒有完全橋接間隙(參見 IEC 60270). 它可能是由絕緣系統中的不連續性或缺陷引起的。PD 活動是早期中壓 (MV) 或高壓 (HV) 絕緣故障的指示,被廣泛認為是電力網絡中中…
