本裝置能實時監測線路異常狀態和故障跳閘信息，為線路的運維排故提供可靠的技術支持，極大的提高了線路運維的管理水平。
監測終端負責采集、記錄線路電流數據，通過電力APN專網發送給系統后臺。后臺系統軟件實現數據的分析處理，并輸出可視化診斷結果，通過專網通道提供給用戶訪問。

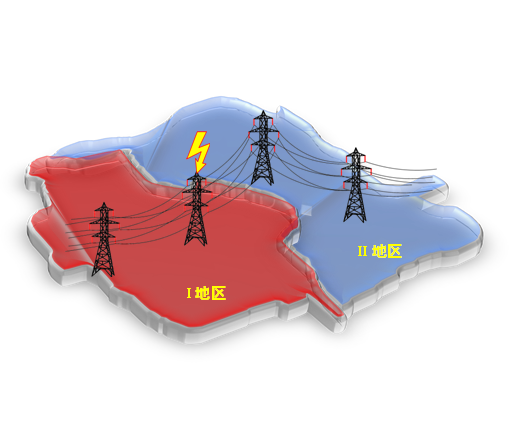

判別線路故障桿塔所屬管轄屬地，明確線路運維的責任劃分。

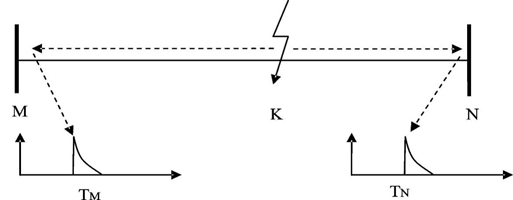

1) 故障點K距離監測終端M處的距離為：
LMK=(LMN+(TM-TN)*V)/2；
2) 故障點K距離監測終端處的距離為：
LNK=(LMN－(TM-TN)*V)/2。
判別線路故障跳閘的原因，雷擊/非雷擊（樹障、異物、污穢、外力），指導線路運維排查故障原因。
雷擊 | 樹障 |
|
|
外力 | 漂浮物 |
|
|
異常放電原因 | |
|
|
|
|

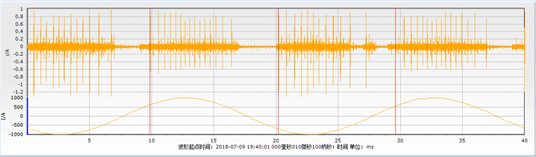

異常放電脈沖 | |
| |
輸電架空線路廣泛分布于各種地理環境中，使其較容易遭受雷擊、風偏、污穢、樹木超高、飄掛物等異常因素的干擾，導致線路異常放電，甚至故障跳閘，造成停電損失。而傳統站內測距技術精度較差，分支線路無法定位，又不適用于高阻故障。因此，在長達幾十、上百、甚至幾千公里的輸電線路上依靠人工巡查方式排查故障和隱患是及其困難的。
|
|
|
|
針對輸電線路的運行現狀，本公司開發了具有領先技術的輸電線路異常狀態監測與故障精確定位系統。本裝置能實時監測線路異常狀態和故障跳閘信息，為線路的運維排故提供可靠的技術支持，極大的提高了線路運維的管理水平。
一體化裝置采用線路負荷電流耦合取電和太陽能電池板混合供電方式工作，支持各電壓等級的輸電線路安裝應用。
| |
（1）故障區段判別準確率 | ≥99% |
（2）故障及異常放電定位精度 | ±一基桿塔 |
（3）雷擊與非雷擊辨別準確率 | ≥98% |
（4）故障原因辨識準確率 | ≥95% |
（5）故障定位判別響應時間 | ≤10min |
（6）供電方式 | 耦合取電（5A啟動）/太陽能混合供電 |
（7）通信方式 | 支持GPRS/4G/電力APN專網 |
（8）防護等級 | IP65 |
