裝置主要功能

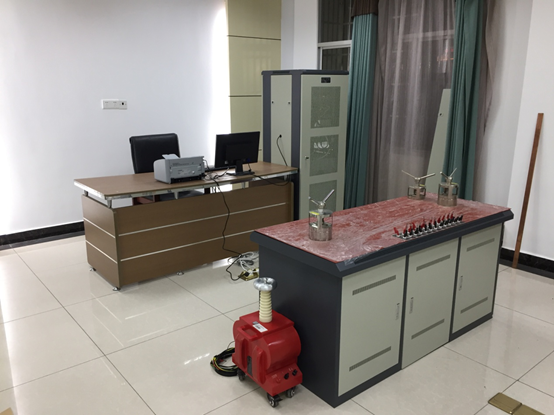

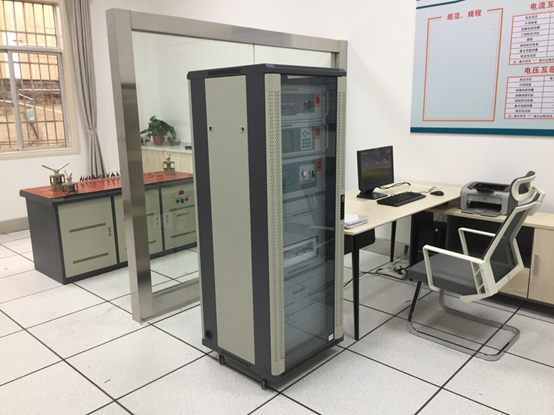

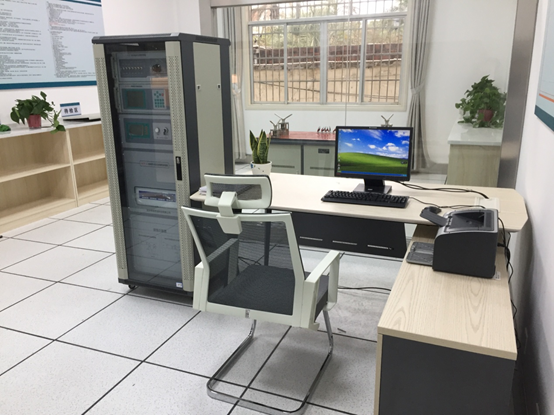

整套裝置由互感器誤差數據管理系統、智能型互感器校驗儀、全自動電壓電流負荷箱、12臺位電流互感器專用切換臺、電子源控制立柜、帶升流器標準電流互感器、帶升壓器標準電壓互感器組成。操作人員可通過互感器誤差校驗管理系統軟件，設定被檢互感器類型、量限、準確度等級、二次負荷、功率因數、被測互感器臺位等主要參數，一次升流即可完成12只同變比電流互感器的測量工作，全程試驗時間僅需3～5分鐘，實現了真正意義上的快速校驗功能，大大提高了工作效率；
裝置具備檢定：1) 0.2S及以下高、低壓電力電流互感器; 2) 0.2級及以下電磁式電壓互感器的誤差校驗；
裝置各組件之間采用可靠的RS485通信方式，避免使用誤碼率和故障率較高的并口通信方式；
考慮到裝置中的大電流切換部分在測試過程中屬于頻繁動作的部件，如果采用交流接觸器方式，交流接觸器的動、靜觸頭在閉合過程中,會產生放電拉弧現象并產生沖擊電流。這種沖擊電流直接影響誤差數據的穩定性，本裝置采用了低壓直流12V供電的磁保持繼電器切換大電流信號，充分保證裝置和數據穩定性；
自動調壓：采用了電子源調壓器、有效避免了傳統電工調壓器碳刷容易磨損，1%找點困難等問題，輸出電流、電壓具有實時測量顯示功能；
自動定點、換檔；
按照**規程規定，自動升流、調壓至規程測量點；穩定性好，時間短，重復性好；
自動測量、校驗：
實現自動校驗，根據**檢定規程，裝置根據測試數據自動進行量程切換，自動進行滿載、輕載測量；
手動測量、校驗：能實現自動/半自動/手動測量、檢驗的選擇；
電流、電壓負載箱全自動切換；
互感器校驗裝置根據計算機上《互感器誤差數據管理系統》下達的指令能自動切換標準互感器的一次和二次接線,無需人工參與接線；
校驗儀、負荷箱也可單獨使用，方便調試、檢定和現場使用；
裝置具有完善的報警和保護功能，發生過流、過壓、電源短路等不安全因素，臺體自動降低電流、降壓、并發出報警信號；裝置能測量阻抗、導納、配合合適的升壓器可兼做互感器一次工頻耐壓試驗；
CT自動退磁：
裝置內裝有退磁電阻，無需手動操作，自動完成退磁實驗；

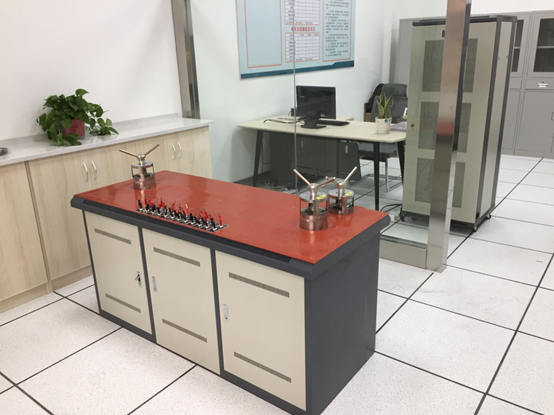

互感器校驗裝置配有的12只電流互感器切換臺，一次可快速校驗12只電流互感器，校驗12只電流互感器全過程時間≤5分鐘，在互感器校驗進行過程中可進行順序校驗、特定校驗；
被檢互感器在校驗過程中拆接方便；
操作方式靈活：手動、自動，自由選擇，自動校驗時誤差超差具有聲響提示；
整套裝置的造型美觀大方。
軟件平臺：
操作系統采用WINDOWS 7操作系統；
控制軟件界面友好，操作方便，符合使用習慣，該軟件通過計算機的工業串口控制互感器校驗儀及電壓電流負載箱、電子源控制柜、12臺位電流互感器專用測試臺等；
檢定過程中，能方便查看誤差，能顯示所測量的誤差曲線及誤差范圍；
自動打印證書：可根據需要輸出規程要求的各種證書和文件；
軟件負責終身免費升級，能夠?qū)崿F(xiàn)網絡化管理；
數據庫提供接口資料便于用戶維護和二次開發；
具有統計功能，可按局號、廠號、校驗時間、檢定員、廠家分別統計；
