概述

NEPRI-7116便攜式錄波儀，是一款是基于工業便攜機結構，以高性能DSP、高精度ADC芯片、嵌入式操作系統為硬件、軟件架構，集數據采集、處理、傳輸、存儲、分析等功能為一體的便攜式裝置。

DSP采集芯片進行數據采集、計算，從而實現全數字模擬信號濾波，靈活多樣的采樣頻率從 10K/s、20K/s、50K/s、100K/s可以讓用戶選擇，可用于暫態電氣信號的波形錄制、分析。

采用先進工控內核，結合嵌入式操作系統，用戶可以很方便地進行數據存儲、備份、分析、輸出等操作。

NEPRI-7116便攜式錄波儀是一款集故障錄波、發電機特性試驗等功能于一體的智能儀器，以其體積小，功能強，適用范圍廣，配置靈活等諸多優點被廣大用戶所青睞，是一個電力工作者常備的實用工具，它將為電力工業生產及技術進步做出應有的貢獻。

主要技術指標

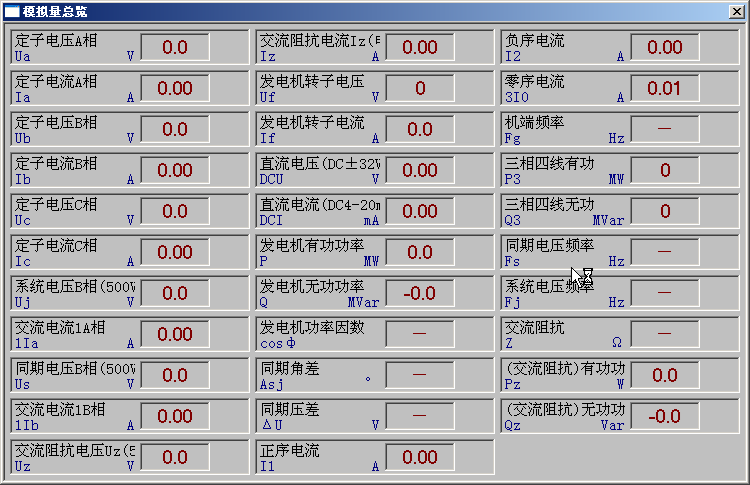

1、16路模擬通道特性

通道隔離耐壓1500VDC

A/D分辨率 ： 16位

有效值準確度：0.2%

模擬量采樣頻率：10K/s、20K/s、50K/s、100K/s可選

共有8個模擬信號處理模塊，每個模塊由2路模擬通道組成，通道配置如下：

交流電壓AC150V           3路      內阻 > 80kΩ

交流電流鉗AC10A          3路      內阻 < 0.1Ω

交流電流AC10A            2路      內阻 < 0.1Ω

交流電壓AC500V           3路      內阻 > 80kΩ

交流電流鉗AC100A         1路      內阻 < 0.1Ω

直流電壓DC±2000V        1路      內阻 > 1MΩ

直流電壓DC±32V          1路      內阻 > 15kΩ

直流電壓DC±100mV        1路      內阻 > 8kΩ

直流電流DC4-20mA         1路      內阻120Ω

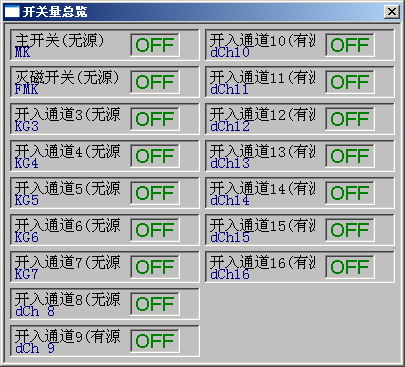

1、 16路開關量通道特性

開關量事件分辨率：0.1ms

標準配置:8路無源節點和8路有源節點（有源節點外部電壓：DC24V-220V）。

2、  故障啟動方式

模擬量：突變、過量、欠量

開關量：變位（閉合、斷開）
