主要功能
此裝置的設計目的是使用在居民樓里，通過給供電線路加載超低頻信號于供電線纜中，使用無線接收機在線纜沿途和線纜入戶處，接收到發射機發送的經過編碼的信號，由接收機解調出有效信號。完成確定發射機與接收機一一對應的戶表關系，從而達到快速準確判定串戶與共零現象是否存在，和發生串戶的具體位置。

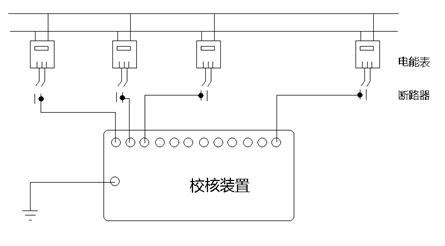

方案如下：
主要特點
裝置設計分為超低頻信號發射機和接收機兩部分。
裝置設置為12通道，能對一個表箱里的12路用戶同時進行檢測。極大提高排查效率。
發射機部分的主要任務是根據設置的載波頻率、信道，同時發送12通道的數據，并對數據進行編碼，同時控制信號的傳輸頻率、工作時間、間歇時間等。
接收機設計成手持式，由天線感應線纜中加載的超低頻信號，然后對接收的信號進行放大、帶通濾波、解調、解碼等過程。
